电视系统的闭合电路图
[09-13 20:49:07] 来源:http://www.88dzw.com 单片机电路图 阅读:8619次

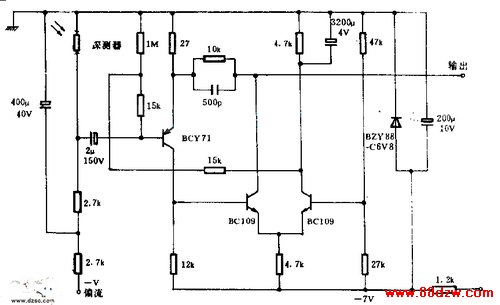

文章摘要:本电路使用了在液氮中冷却的RPY56型锑化铟探测器的前置放大器。为了采用廉价的热扫描装置,一般使用电动尼普科夫扫描盘,能产生30条扫描线,17帧/秒,在观测过程中覆盖整个面积,本电路适用与-40~+800℃的温度范围。用示波器作为检测器,形成电视系统的闭合电路。如图所示:欢迎转载,信息来自www.88dzw.com
电视系统的闭合电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com本电路使用了在液氮中冷却的RPY56型锑化铟探测器的前置放大器。为了采用廉价的热扫描装置,一般使用电动尼普科夫扫描盘,能产生30条扫描线,17帧/秒,在观测过程中覆盖整个面积,本电路适用与-40~+800℃的温度范围。用示波器作为检测器,形成电视系统的闭合电路。如图所示:
欢迎转载,信息来自www.88dzw.com
