AD7543 12位D／A转换器电路图

[09-13 20:46:40]   来源：http://www.88dzw.com  单片机电路图   阅读：8151次

文章摘要：AD7543为串口输入式，传数速度较慢，但所需信号接线少，方便用光电耦合器隔离，适用于远距离通讯场合，因此也容易与单片机连接。类似型号为MP7543，其基准电压由外部供给。AD7543的引脚排列及内部框图：典型应用电路：

AD7543 12位D／A转换器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
AD7543为串口输入式，传数速度较慢，但所需信号接线少，方便用光电耦合器隔离，适用于远距离通讯场合，因此也容易与单片机连接。类似型号为MP7543，其基准电压由外部供给。AD7543的引脚排列及内部框图：

AD7543的引脚排列及内部框图

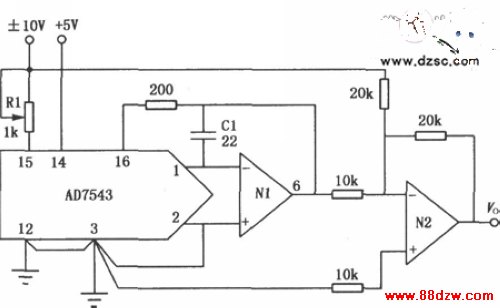

　　典型应用电路：

典型应用电路



　　
