输送带物品计数器原理图

[09-13 20:46:10]   来源:http://www.88dzw.com  单片机电路图   阅读:8292

文章摘要:该装置的电路工作原理见图。当输送带上无物品时,VD1发出的红外线直接照射在VD2上,导致VD2的内阻减小,故LSE的①、②脚间相当于串通,它的④脚输出高电平,继电器J励磁吸合。一旦输送带工作,有物品“不断”地遮断VD1发出的红外线时,联接在LSE④脚上的继电器J不断地吸合——释放——吸合,其触点j也不断地闭合——断开——闭合,就相当于人手不断地按动计算器上的“=”键一样,从而在计算器的液晶显示屏上显示出累加数字来。该装置的计数频率不能大于25Hz。

输送带物品计数器原理图,标签:电路图讲解,电路图练习,http://www.88dzw.com

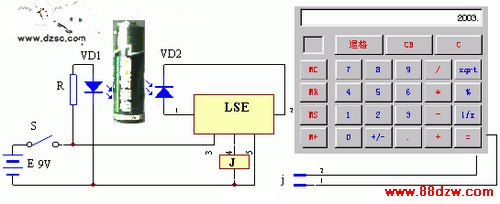

  该装置的电路工作原理见图。当输送带上无物品时,VD1发出的红外线直接照射在VD2上,导致VD2的内阻减小,故LSE的①、②脚间相当于串通,它的④脚输出高电平,继电器J励磁吸合。一旦输送带工作,有物品“不断”地遮断VD1发出的红外线时,联接在LSE④脚上的继电器J不断地吸合——释放——吸合,其触点j也不断地闭合——断开——闭合,就相当于人手不断地按动计算器上的“=”键一样,从而在计算器的液晶显示屏上显示出累加数字来。该装置的计数频率不能大于25Hz。

输送带物品计数器原理图
