K5S7C2616B集成电路的典型应用电路图

文章摘要：KS57C2616B系通信单片微电脑集成电路，应用于无绳电话机中，主要用做主机主控微处理器。KS57C2616B集成电路内部包括中央处理器，用以完成各种控制信号的输入/输出，FSK译码、各种信号指令的接收检测和转发，以及信道的选择、提供系统时钟、发射与接收的静双音频/脉冲拨号选择，振铃信号的检测、指示灯控制，LCD液晶显示屏译码驱动等电路。K5S7C2616B集成电路构成的控制电路的典型应用电路如图所示。图K5S7C2616B集成电路的典型应用电路

K5S7C2616B集成电路的典型应用电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　KS57C2616B系通信单片微电脑集成电路，应用于无绳电话机中，主要用做主机主控微处理器。

　　KS57C2616B集成电路内部包括中央处理器，用以完成各种控制信号的输入/输出，FSK译码、各种信号指令的接收检测和转发，以及信道的选择、提供系统时钟、发射与接收的静双音频/脉冲拨号选择，振铃信号的检测、指示灯控制，LCD液晶显示屏译码驱动等电路。

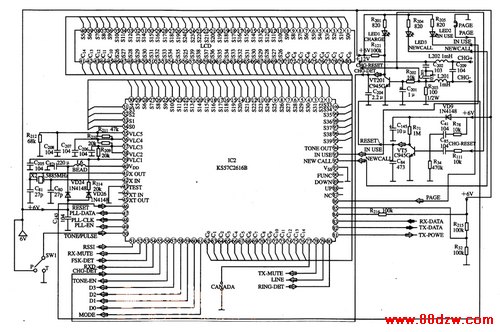

　　K5S7C2616B集成电路构成的控制电路的典型应用电路如图所示。

　　图　K5S7C2616B集成电路的典型应用电路
