中继系统电路原理图
[02-26 03:18:10] 来源:http://www.88dzw.com 单片机电路图 阅读:8490次

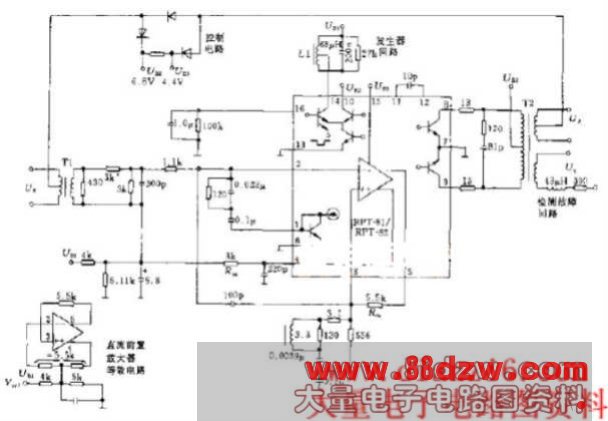

文章摘要:图示出采用专用集成电路的RPT-81或RPT-82转发信号系统输入信号UE通过输入变压器T1输入到RPT-81或RPT-82的引脚2;输出信号UA取自输出变压器T2,RT-81或RPT-82内部直流前置放大器连接的等效也电路.如图所示中继系统电路原理图
中继系统电路原理图,标签:电路图讲解,电路图练习,http://www.88dzw.com图示出采用专用集成电路的RPT-81或RPT-82转发信号系统输入信号UE通过输入变压器T1输入到RPT-81或RPT-82的引脚2;输出信号UA取自输出变压器T2,RT-81或RPT-82内部直流前置放大器连接的等效也电路.
如图所示中继系统电路原理图
