单片机与液晶显示器及按键接口电路图

[03-08 04:02:07]   来源:http://www.88dzw.com  单片机电路图   阅读:8554

文章摘要:单片机与时钟芯片DS1302接口电路部分:DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片,采用SPI三线接口与CPU进行同步通信,可提供秒、分、时、日、星期、月和年,一个月小于31天时可以自动调整,且具有闰年补偿功能。工作电压2.5~5.5 V。应用电路如图所示。单片机与液晶显示屏的接口电路部分:液晶显示屏的数据接口线与单片机的P0口相接,P2.0、P2.1、P2.2用于使能和控制对液晶屏的读写等操作。具体的电路如图所示。

单片机与液晶显示器及按键接口电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com

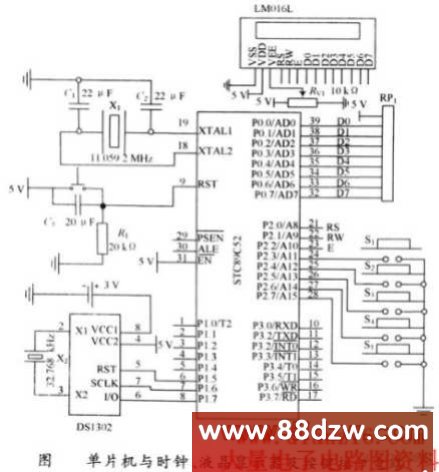

  单片机与时钟芯片DS1302接口电路部分:DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片,采用SPI三线接口与CPU进行同步通信,可提供秒、分、时、日、星期、月和年,一个月小于31天时可以自动调整,且具有闰年补偿功能。工作电压2.5~5.5 V。应用电路如图所示。


  单片机与液晶显示屏的接口电路部分:液晶显示屏的数据接口线与单片机的P0口相接,P2.0、P2.1、P2.2用于使能和控制对液晶屏的读写等操作。具体的电路如图所示。
