MCU接口电路图
[03-13 02:26:23] 来源:http://www.88dzw.com 单片机电路图 阅读:8600次

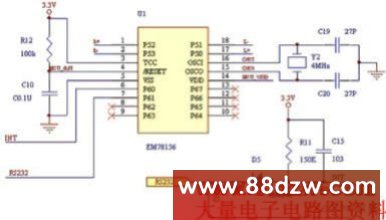

文章摘要:图中L、L+控制左边路马达PWM,R、R+控制右路马达PWM。RS232接收传感器坐标数据输入。IC工作于3.3V电压,上电后自动复位。系统时钟采用4MHz外接晶振。
MCU接口电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com图中L、L+控制左边路马达PWM,R、R+控制右路马达PWM。RS232接收传感器坐标数据输入。IC工作于3.3V电压,上电后自动复位。系统时钟采用4MHz外接晶振。
Tag:单片机电路图,电路图讲解,电路图练习,电子电路图 - 单片机电路图
