USB接口电路的原理图

文章摘要：USB接口电路的原理如图所示。R3是上拉电阻器，它可使USB口的D+端上拉到DS2490S的VB端，表示USB主机系统是高速设备，同时这个上拉电阻器告诉主机有USB设备插入。该上拉电阻器的设置对适配器的影响很大，它的负载值和1-Wire网络的总长决定1-Wire总线电压上升到5 V的速度。经过实验测试选择R3的阻值为27 Ω±lO%。R1、R2为USB数据线保护电阻器。L、L2具有禁止高频干扰并且减弱EMI辐射的功能。LF33CV为3.3 V电压稳压器，与周围元件C1、C2组成强上拉部分，给EEPROM或温度传感器等器件提供额外的电源。

USB接口电路的原理图,标签：电路图讲解,电路图练习,http://www.88dzw.com

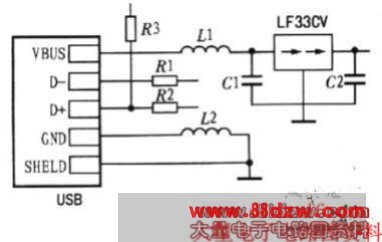

　　USB接口电路的原理如图所示。

　　R3是上拉电阻器，它可使USB口的D+端上拉到DS2490S的VB端，表示USB主机系统是高速设备，同时这个上拉电阻器告诉主机有USB设备插入。该上拉电阻器的设置对适配器的影响很大，它的负载值和1-Wire网络的总长决定1-Wire总线电压上升到5 V的速度。经过实验测试选择R3的阻值为27 Ω±lO%。R1、R2为USB数据线保护电阻器。L、L2具有禁止高频干扰并且减弱EMI辐射的功能。LF33CV为3.3 V电压稳压器，与周围元件C1、C2组成强上拉部分，给EEPROM或温度传感器等器件提供额外的电源。
