E0227抽油烟机单片微电脑集成电路图

文章摘要：E0227是一种抽油烟机单片微电脑集成电路，在各种品牌的抽油烟机中均有应用。1.功能特点E0227集成电路采用18脚双列直插式塑料封装，其引脚功能见表1所列。表1 E0227集成块的引脚功能2.典型应用电路由E0227集成电路构成的抽油烟机控制系统典型应用电路如图1所示。图1 由E0227集成电路构成的抽油烟机控制系统典型应用电路

E0227抽油烟机单片微电脑集成电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　E0227是一种抽油烟机单片微电脑集成电路，在各种品牌的抽油烟机中均有应用。

1.功能特点

　　E0227集成电路采用18脚双列直插式塑料封装，其引脚功能见表1所列。

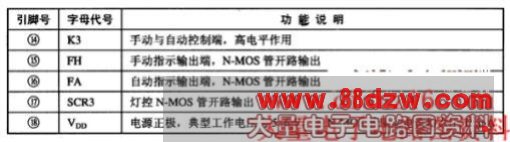

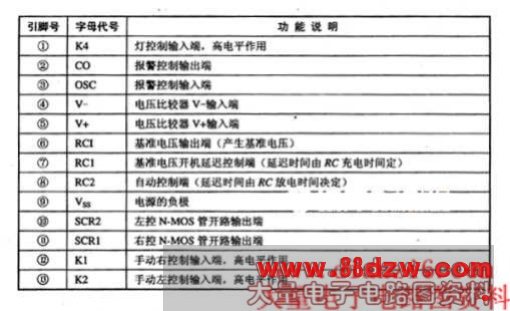

　　表1 E0227集成块的引脚功能

2.典型应用电路

　　由E0227集成电路构成的抽油烟机控制系统典型应用电路如图1所示。

　　图1 由E0227集成电路构成的抽油烟机控制系统典型应用电路
