　　P5346003是块通信用单片微电脑集成电路，广泛应用于来电显示电话机中。

1.功能特点

　　PS346003集成电路内部主要有以下功能电路:FSK移频键控解码器(该解码器符合 BlLL202和ITU-TV23标准);LCD液晶显示驱动及控制电路，可直接驱动LCD液晶屏;DTMF双音多频信号发生器，可以实现双音多频拨号及受软件控制的音频信号输出;咆池低电压检测电路:软件控制的省电模式控制电路。

2.引脚功能及数据

　　P5346003集成电路采用30脚封装，且直接封装在印制电路板上，是一种4位微电脑，其集成电路的引脚功能及数据见表1所列。

　　

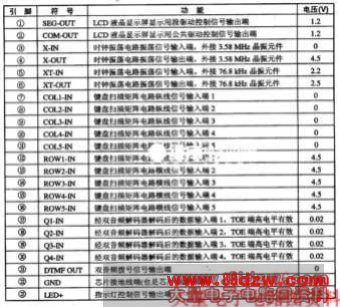

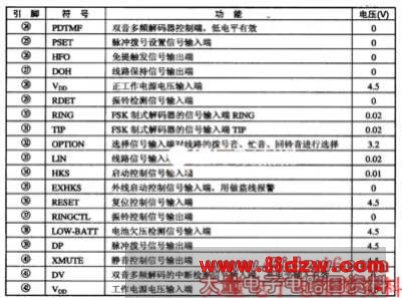

　　表1  微处理器P5346003集成电路的引脚功能及数据
