单片机电路图
[04-09 13:58:06] 来源:http://www.88dzw.com 单片机电路图 阅读:8151次
文章摘要:单片机电路作为整个系统的核心控制部分,主要是完成与其他电路的接口,从而获得数据进行处理,将处理的结果采用某种方式表示出来,比如显示或者报警。图为单片机电路。图 单片机电路通过图可以看出,单片机的接口电路非常简单,分别采用单片机的一般I/0口实现与其他电路的接口,在单片机的时钟设计上与其他单片机有一定的区别,MSP430F149单片机采用两个时钟输入,一个32kHz的时钟信号,一个8MHz的时钟信号。该系统的时钟部分都是采用晶体振荡器实现的。考虑到电源的输入纹波对单片机的影响,在电源的管脚增加一个0.1μF的电容来实现滤波,以减小输入端受到的干扰。另外单片机还有模拟电源的输入端,因此在这里需要考
单片机电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 单片机电路作为整个系统的核心控制部分,主要是完成与其他电路的接口,从而获得数据进行处理,将处理的结果采用某种方式表示出来,比如显示或者报警。图为单片机电路。

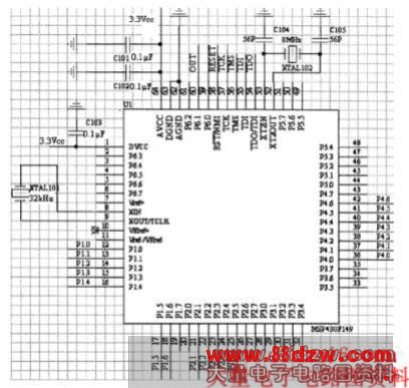

图 单片机电路
通过图可以看出,单片机的接口电路非常简单,分别采用单片机的一般I/0口实现与其他电路的接口,在单片机的时钟设计上与其他单片机有一定的区别,MSP430F149单片机采用两个时钟输入,一个32kHz的时钟信号,一个8MHz的时钟信号。该系统的时钟部分都是采用晶体振荡器实现的。考虑到电源的输入纹波对单片机的影响,在电源的管脚增加一个0.1μF的电容来实现滤波,以减小输入端受到的干扰。另外单片机还有模拟电源的输入端,因此在这里需要考虑干扰问题,在该系统中的干扰比较小,因此模拟地和数字地共地,模拟电源输入端增加一个滤波电容以减小干扰。
