ad5320应用电路图
[04-17 03:59:13] 来源:http://www.88dzw.com 单片机电路图 阅读:8473次

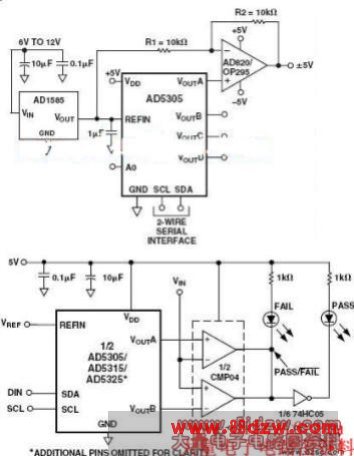

文章摘要:AD5300与80C51的接口电路。80C51的TXD用于驱动AD5300的SCLK,而RXD则用于驱DIN,其SYNC由80C51的P3.3控制,在P3.3置低时,通信开始。由于80C51的串口一次仅能传送8位数据,因此,在一次传送完成后(高8位数据),应接着第二次传送(低8位数据),在此期间,P3.3(SYNC)应一直保持为低,直到通信结束。值得注意的是:80C51串口的数据输出是低位先出,而AD5300的16位移寄存器则是高位先入,因此,在80C51向AD5300写操作前应将数据作相应的调整。图:ad5320应用电路
ad5320应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comAD5300与80C51的接口电路。80C51的TXD用于驱动AD5300的SCLK,而RXD则用于驱DIN,其SYNC由80C51的P3.3控制,在P3.3置低时,通信开始。由于80C51的串口一次仅能传送8位数据,因此,在一次传送完成后(高8位数据),应接着第二次传送(低8位数据),在此期间,P3.3(SYNC)应一直保持为低,直到通信结束。值得注意的是:80C51串口的数据输出是低位先出,而AD5300的16位移寄存器则是高位先入,因此,在80C51向AD5300写操作前应将数据作相应的调整。
图:ad5320应用电路
Tag:单片机电路图,电路图讲解,电路图练习,电子电路图 - 单片机电路图
