数字电位器X9241与PIC单片机的接口及程序设计

[05-30 04:13:38]   来源:http://www.88dzw.com  单片机电路图   阅读:8365

文章摘要:图4为PIC16C72与X9241的接口电路。与此对应,给出了所有X9241命令操作的程序清单。在此程序中,MAIN为一主程序。在MAIN中,将43写入E2POT#2的WCR(即滑动端位置为#43)。然后将滑动端抽头位置减少15个脉冲的位置,这使得被选定的WCR减少到值28(即滑动端位置为#28)。随后发出的其它命令也都是相同的过程,清单中不再赘述。 4、程序清单:程序清单(单片机为PIC16C72,晶振为4M):STATUS EQU 03H ;PIC16C72内部特殊C EQU 0 ;功能寄存器及标志位PORTC EQU 07HTRISC EQU 87HCOMMAND EQU 24HID E

数字电位器X9241与PIC单片机的接口及程序设计,标签:电路图讲解,电路图练习,http://www.88dzw.com


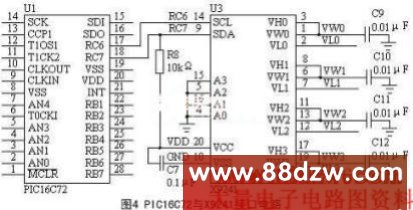

  图4为PIC16C72与X9241的接口电路。与此对应,给出了所有X9241命令操作的程序清单。在此程序中,MAIN为一主程序。在MAIN中,将43写入E2POT#2的WCR(即滑动端位置为#43)。然后将滑动端抽头位置减少15个脉冲的位置,这使得被选定的WCR减少到值28(即滑动端位置为#28)。随后发出的其它命令也都是相同的过程,清单中不再赘述。

4、程序清单:

程序清单(单片机为PIC16C72,晶振为4M):
STATUS EQU 03H ;PIC16C72内部特殊
C EQU 0 ;功能寄存器及标志位
PORTC EQU 07H
TRISC EQU 87H
COMMAND EQU 24H
ID EQU 25H ; 0 0 0 0 P1 P0 R1 R0
ADDR_BYTE EQU 26H; 0 1 0 1 A3 A2 A1 A0
DATA_BYTE EQU 27H ;CM DW D5 D4 D3 D2 D1 D0
PULSES EQU 28H ;DIR X D5 D4 D3 D2 D1 D0
CASE EQU 29H
COUNT EQU 2BH
TEMPP EQU 2CH
CLOCK MACRO ;时钟
NOP ;LET SDA SET-UP
BSF PORTC,6 ;SCL=1
NOP
NOP
NOP
BCF STATUS,C ;0送C
BTFSC PORTC,7 ;SDA=0?
BSF STATUS,C ;NO,1送C
BCF PORTC,6 ;SCL=0
ENDM
SEND_BIT MACRO
BCF PORTC, 7 ;0送SDA
BTFSC TEMPP, 7 ;TEMPP.7=0?
BSF PORTC, 7 ;NO,1送C
CLOCK ;时钟
ENDM
START_COND MACRO ;开始条件
BSF PORTC,7 ;SDA=1
BSF PORTC,6 ;SCL=1
NOP
NOP
NOP
NOP
BCF PORTC,7 ;SDA=0
NOP
NOP
NOP
NOP
BCF PORTC,6 ;SCL=0
ENDM
STOP_COND MACRO ;终止条件
BCF PORTC, 7 ;SDA=0
BSF PORTC, 6 ;SCL=1
NOP
NOP
NOP
NOP
BSF PORTC, 7 ;SDA=1
ENDM

ORG 0
GOTO MAIN ;转主程序
INTERPRET:
MOVF COMMAND,W;
ADDWF 2
FIRST:
CALL READ_WCR ;COMMAND ‘0’
RETURN ;读WCR
CALL WRITE_WCR;COMMAND’2’
RETURN ;写WCR
CALL READ_DR ;COMMAND’4’
RETURN ;读寄存器
CALL WRITE_DR ; COMMAND’6’
RETURN ;写寄存器
CALL XFR_DR ;COMMAND’8’
RETURN ;数据寄存器至WCR(单个)
CALL XFR_WCR ; COMMAND’0AH’
RETURN ; WCR至数据寄存器(单个)
CALL GXFR_DR ; COMMAND’0CH’
RETURN ; 数据寄存器至WCR(全部)
CALL GXFR_WCR ; COMMAND’0EH’
RETURN ; WCR至数据寄存器(全部)
CALL INC_WIPER ; COMMAND’10H’
RETURN ;增加/减小指定的WCR
INSTR_GEN:
START_COND ; 开始条件
MOVF ADDR_BYTE, W ;送地址字节
CALL SEND_BYTE
MOVF ID, W ;送命令字
CALL SEND_BYTE
MOVF CASE, W ;根据CASE值散转
ADDWF 2
GOTO CASE0
GOTO CASE1
GOTO CASE2
GOTO CASE3
GOTO CASE4
GOTO CASE5
READ_WCR:
MOVLW 90H ;高四位为命令与ID组
IORWF ID, 1 ;合成新ID,读WCR
CLRF CASE ; CASE=0
CALL INSTR_GEN
RETURN
WRITE_WCR:
MOVLW 0A0H ;写WCR
IORWF ID, 1
MOVLW 1
MOVWF CASE ;CASE=1
CALL INSTR_GEN
RETURN
READ_DR: ;读寄存器
MOVLW 0B0H
IORWF ID, 1
MOVLW 0 ;CASE=0
MOVWF CASE
CALL INSTR_GEN
RETURN
WRITE_DR: ;写寄存器
MOVLW 0C0H
IORWF ID, 1
MOVLW 2
MOVWF CASE
CALL INSTR_GEN
RETURN
XFR_DR: ;传输P1、P0、R1、R0指
MOVLW 0D0H ;定的寄存器中的内容至
IORWF ID, 1 ;与之相关的WCR
MOVLW 3
MOVWF CASE
CALL INSTR_GEN
RETURN
XFR_WCR: ;传输由P1、P0指定的
MOVLW 0E0H ;WCR中的内容至R1、
IORWF ID, 1 ;R0指定的寄存器中
MOVLW 4
MOVWF CASE
CALL INSTR_GEN
RETURN
GXFR_DR: ;传输由R1、R0指定的所
MOVLW 10H ;有的四个数据寄存器的内
IORWF ID, 1 ;容至与它们相应的WCR中
