红外线接收控制器的制作
  在生活中，我们常用到红外线控制各类电器，如彩电、空调、电风扇等。为我们带来较多的方便。但有时我们仍感到不方便。如看完电视后，用遥控器只能关掉电视主电源，电视仍处于待机状态。使用者还得走到电视跟前．按下电小
视电源开关方能放心。若想看电视。还得动身开电视，显得很麻烦。尤其是冬天躺在床上看电视，上上下下，深感不便。本文以利用红外遥控器来遥控风扇的制作方法为例(可任选一只红外线遥控器．能调速，软件稍作改变，可增加
定时功能等)，来介绍红外线接收控制器的制作方法，如果制作电视交流电源的开、关控制器，可与电视共用一只遥控器，制作也较简单些。
    制作思路
  红外遥控发射器是利用红外线作载体传送信息的，发射周期不等的经过调制后串行码．该串行码一般由引导码、用户识别码、操作码组成。经红外接收头解码后得到一串周期不等的矩形波。如示意图1。
    不同型号的遥控发射器的波形宽度不同。即周期T1、T2……不同．在不知手头遥控发射器的波形周期的情况下．首先要制作一个检测红外线周期的工具。根据测得的周期规律来制作红外线接收控制器。
    制作方法

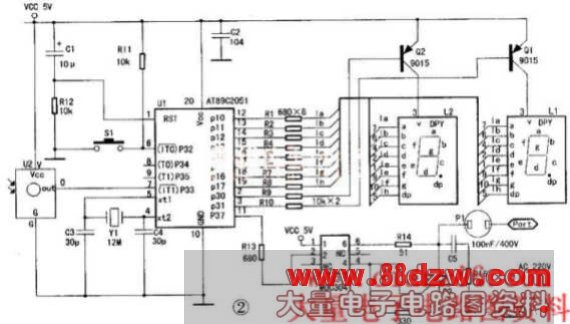

    检测红外周期的器件制作．见图2。
    当红外接收头没有接收到发射器发送来的红外线．其输出端输出高电平(约+5V)。当接收到红外线，输出端电平变低．送到单片机AT89C2051的外部中断1口即INT1，使其发生中断而进入中断服务：启动定时器1并开M-I-数。相当于在图1的A点．1个周期后即C点。单片机第二次中断。关定时器1．记下周期T1(实际上只记下TH1的数值。 TL1的值可以丢弃)。然后清TH1、TL1，再启动定时器1重新计数，第二个周期完后，同样会引起单片机发生中断．再记
下周期T2'…一，如此记下40-50个周期(一般红外编码为4字节．即32BIT．之前还有引导码。又因接收到的红外数据不一定是从引导码开始，要分析一次完整的串行码，应尽可能多记下红外矩形波周期数)。接收完后，通过按轻触开关将各记下的各周期的THl在数码管显示出来以作分析(每按一次轻触开关，显示下一个周期数)。
    编程方法
    在main()中开中断。启动定时器1．即EA=I；EX1=1：IT1=1；TRI=I：
    在外部中断1的服务程序中编写如下语名：#defineCNT50／／预测50个红外线周期 DATA Byte value_h[CNT]：／／记录周期的变量(数组) DATA Byte count=0；／／接收到的周期数 void int1(void)interrupt 2{
    if(TH1==TL1&&TL1==0)／／判断是否是第一次接收到红外数据
  {
    TR1=1：
    }elseI
    TRl=0；value_h[count]：THl；
    THl=TLl=0；TRI=I：count++；
    if(count==CNT)
    {
    EXl=0：count=u；
  l} l
  假设接收到的TH的数值为：30,50．04,08,08,08，04,04,04,04，04，08,08,08，04,04,04,04。08,04,04,08，04,04,04,04,04，04,08,08,04．08,08，08,08,3f,50．．．．
    稍作分析可知。表示高低电平的有效数为：04，08。若将04定作低电平．08定作高电平．舍弃其他数据，得到4字节数据即：01110000。01110000，10010000。01101111。转为十六进制后得：70h,70h,90h,6fh，至此得到遥控发射器刚才按下的键值码．用同样的方法可以测得其他键键值码。假设有：70h,70h,0x90,0x6f。／／0键70h,70h．0x00,0xff。／／1键70h,70h．0xd0,0x2f／／power键
