567调频解调器

文章摘要：如图所示为567调频解调电路。图中，调频信号从3脚输入，解调后的信号从5脚输出。电路所能解调的调频信号中心频率为： fo=1.1/RC图中，C1为滤波电容，C2为带宽调整电容，C2减小时，解调器解调带宽增大。C2的选择依据为：。一般取C1=C2。 该电路还有解调指示电路。当正确解调时，8脚输出低电平．接上指示灯后，指示灯发光，也可将其取出，作为控制信号使用。

567调频解调器,标签：通讯电路,电路图讲解,http://www.88dzw.com

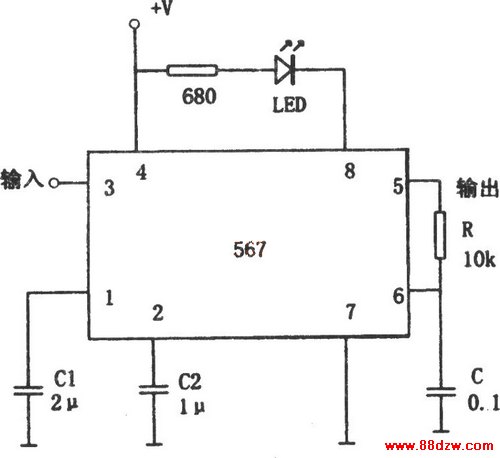

　　如图所示为567调频解调电路。图中，调频信号从3脚输入，解调后的信号从5脚输出。电路所能解调的调频信号中心频率为：    fo=1.1/RC图中，C1为滤波电容，C2为带宽调整电容，C2减小时，解调器解调带宽增大。C2的选择依据为：。一般取C1=C2。 该电路还有解调指示电路。当正确解调时，8脚输出低电平．接上指示灯后，指示灯发光，也可将其取出，作为控制信号使用。
