红外线双向对讲机-接收机电路图
[09-13 17:51:47] 来源:http://www.88dzw.com 通讯电路图 阅读:8508次

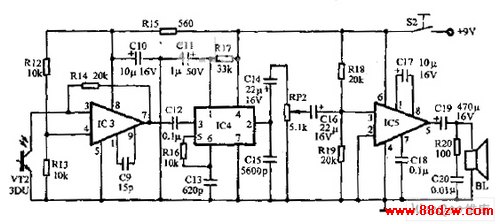

文章摘要:图为接收机原理图。光电三极管VT2接收到对方发射来的光信号后,由集电极产生相应的信号电压,此信号电压经运算放大器IC3放大,为了不衰减频信号,该放大器IC3选用了频带较完的运算放大器。放大后信号经电容C12耦合至IC4的③脚上,经解调后从②脚取出信号,并经电容C15滤波,恢复成原调制信号。解调后的音频信号经电位器RP2调节后送至音频功率放大器IC5放大,由耦合电容C20给扬声器BL还原成话音信号。
红外线双向对讲机-接收机电路图,标签:通讯电路,电路图讲解,http://www.88dzw.com图为接收机原理图。光电三极管VT2接收到对方发射来的光信号后,由集电极产生相应的信号电压,此信号电压经运算放大器IC3放大,为了不衰减频信号,该放大器IC3选用了频带较完的运算放大器。放大后信号经电容C12耦合至IC4的③脚上,经解调后从②脚取出信号,并经电容C15滤波,恢复成原调制信号。解调后的音频信号经电位器RP2调节后送至音频功率放大器IC5放大,由耦合电容C20给扬声器BL还原成话音信号。
