大1kw电视发射机考核维修解析

故障现象：开机后风机和灯丝正常，无法上高压．检查假负载，机保开关和高压合开关均正常．

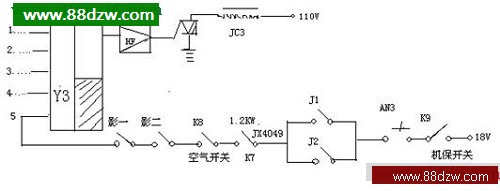

故障分析：（见下图）可知，１ＫＷ机上高压得满足５个条件
      1.冷却控制正常;(8脚)
 2.灯丝控制正常;(9脚)
3.前级正常;    (1脚)
4.过荷恢复正常;(2脚)
          5过荷恢复正常; (3脚)
 用万用表测知高压继电器JC3不吸合,而与门电路的１　　２　　３　　８　　９脚均为高电位,故与门输出高电位,通过或非门后输出应为低电位,实际测得CZ1-3为高电位,因此判断或非门损坏.经检查或非门电路中缺少一个开关管.安装该开关管后,开机上高压正常.
