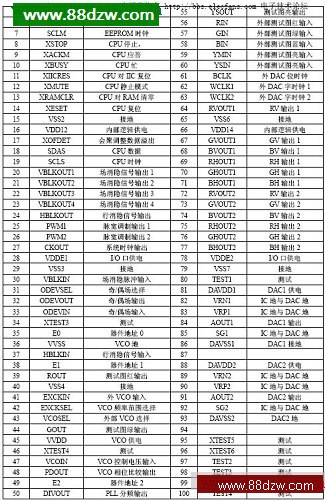

CDM0021AF 会聚处理电路各引脚功能及管脚电压

文章摘要：CDM0021AF 会聚处理电路各引脚功能及管脚电压概述：CD0021AF是整个会聚电路的核心。它采用先锋公司专为投影产品开发的第二代全数字处理会聚校正控制集成电路CM0021AF。它核心部件为一个内置的数字信号处理器（DSP），它利用有限个特征点的会聚数据，通过特定的数学算法得到对整个屏幕的会聚调整数据最后输出。该IC采用100 脚塑料QFP封装结构，内置粗调及细调会聚校正所使用的各种波形发生器、动态聚焦及锯齿波发生D/A转换器、数字信号处理器、I2C总线接口、水平/垂直控制电路、PWM波形及时钟控制电路等。该芯片具有调整精度高（16位）、调整速度快、可自动调整、支持多种扫描格式（行频范围：

CDM0021AF 会聚处理电路各引脚功能及管脚电压,标签：电视维修,电视机维修资料,http://www.88dzw.com

CDM0021AF 会聚处理电路各引脚功能及管脚电压

概述：CD0021AF是整个会聚电路的核心。它采用先锋公司专为投影产品开发的第二代全数字处理会聚校正控制集成电路CM0021AF。它核心部件为一个内置的数字信号处理器（DSP），它利用有限个特征点的会聚数据，通过特定的数学算法得到对整个屏幕的会聚调整数据最后输出。该IC采用100 脚塑料QFP封装结构，内置粗调及细调会聚校正所使用的各种波形发生器、动态聚焦及锯齿波发生D/A转换器、数字信号处理器、I2C总线接口、水平/垂直控制电路、PWM波形及时钟控制电路等。该芯片具有调整精度高（16位）、调整速度快、可自动调整、支持多种扫描格式（行频范围：15.5KHz~48KHz）等。
在TCL**机型上测定
