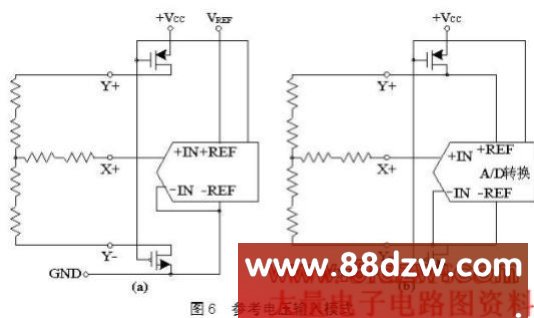

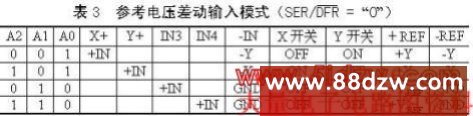

　　ADS7843支持两种参考电压输入模式：一种是参考电压固定为VREF，另一种采取差动模式，参考电压来自驱动电极。这两种模式分别如图6(a)、(b)所示。采用图6(b)的差动模式可以消除开关导通压降带来的影响。表2和表3为两种参考电压输入模式所对应的内部开关状况。

　　

　　

　　

　　2.3 ADS7843的控制字及数据传输格式

　　ADS7843的控制字如表4所列，其中S为数据传输起始标志位，该位必为"1"。A2~A0进行通道选择(见表2和3)。

　　MODE用来选择A/D转换的精度，"1"选择8位，"0"选择12位。

　　SER/选择参考电压的输入模式(见表2和3)。PD1、PD0选择省电模式：

　　"00"省电模式允许，在两次A/D转换之间掉电，且中断允许；

　　"01"同"00"，只是不允许中断；

　　"10"保留；

　　"11"禁止省电模式。

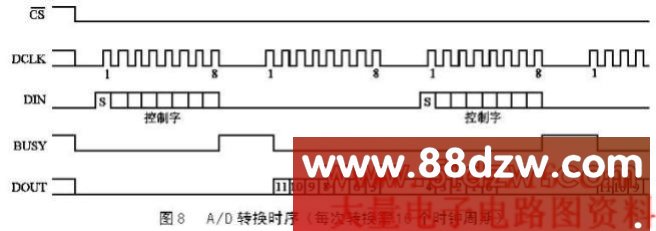

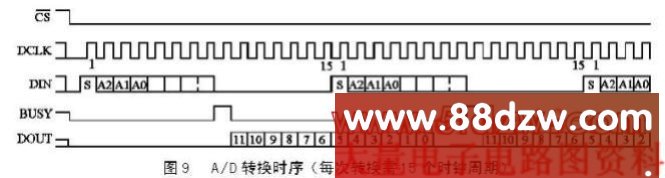

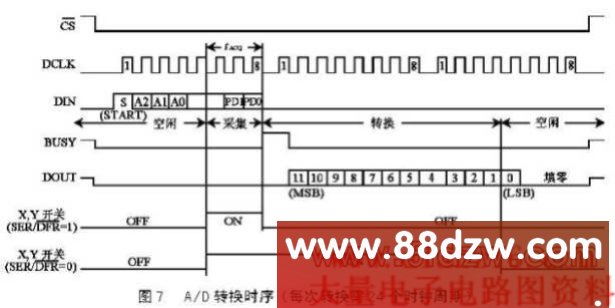

　　为了完成一次电极电压切换和A/D转换，需要先通过串口往ADS7843发送控制字，转换完成后再通过串口读出电压转换值。标准的一次转换需要24个时钟周期，如图7所示。由于串口支持双向同时进行传送，并且在一次读数与下一次发控制字之间可以重叠，所以转换速率可以提高到每次16个时钟周期，如图8所示。如果条件允许，CPU可以产生15个CLK的话(比如FPGAs和ASICs),转换速率还可以提高到每次15个时钟周期，如图9所示。

　　

　　

　　

　　2.4 A/D转换时序的程序设计

　　ADS7843的典型应用如图4所示。假设μP接口与51单片机的P1.3~P1.7相连，现以一次转换需24个时钟周期为例，介绍A/D转换时序的程序设计。

　　; A/D 接口控制线

　　DCLK BIT P1.3

　　CS BIT P1.4

　　DIN BIT P1.5

　　BUSY BIT P1.6

　　DOUT BIT P1.7

　　; A/D 通道选择命令字和工作寄存器

　　CHX EQU 094H ;通道X+的选择控制字

　　CHY EQU 0D4H;通道Y+的选择控制字

　　CH3 EQU 0A4H

　　CH4 EQU 0E4H

　　AD_CH EQU 35H ;通道选择寄存器

　　AD_RESULTH EQU 36H ;存放12 bit A/D值
