单节锂电池充电管理集成电路LP3947

文章摘要：恒压充电阶段充电电压不变，但充电电流会逐渐下降，直到充电电流下降到一定程度时，充电结束，此时绿色LED亮，红色LED熄，如果快充电电流为1C时，终止充电电流可设定为0.1C，则恒压充电电流下降到50mA，终止充电，在100mA快充电电流时，定时器到5.6小时，终止充电，此时两个LED都亮。充电电流有IC内部的电流检测电路检测，有Diff-Amp输出与充电电流成比例的电压（输入微处理器的ADC电压），经微处理器控制后输出终止充电信号，充电电流ICHG与Diff-Amp输出电压的VDIFF的关系为：ICHG=(VDIFF-0.497)/1.655注意：式中单位：电流为A，电压为V。终止充电后若不取

单节锂电池充电管理集成电路LP3947,标签：电子小制作,电子制作网,http://www.88dzw.com

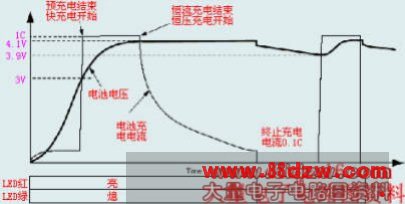

　　恒压充电阶段充电电压不变，但充电电流会逐渐下降，直到充电电流下降到一定程度时，充电结束，此时绿色LED亮，红色LED熄，如果快充电电流为1C时，终止充电电流可设定为0.1C，则恒压充电电流下降到50mA，终止充电，在100mA快充电电流时，定时器到5.6小时，终止充电，此时两个LED都亮。

　　充电电流有IC内部的电流检测电路检测，有Diff-Amp输出与充电电流成比例的电压（输入微处理器的ADC电压），经微处理器控制后输出终止充电信号，充电电流ICHG与Diff-Amp输出电压的VDIFF的关系为：

ICHG=(VDIFF-0.497)/1.655

注意：式中单位：电流为A，电压为V。

　　终止充电后若不取出电池，即进入维护状态，当电池电压下降0.2V时，则会进行补充充电，充电电压到4.1V时又会停止充电。

　　充电电路如图2，这是采用USB供电的充电电路，RT为锂电池中用于检测温度的NTC热敏电阻，VT输出2.78V经Rs到地，Rs和RT组成分压器，其中间端接Ts端（温度检测端，在温度变化时，Ts端的电压相应变化，）当电池温度过高或过低时，Ts检测到此温度，控制器终止充电，此时红色LED亮，绿色LED也亮，表示故障状态。

　　CHG端接470Ω电阻及红色LED到CHG-IN端，EOC接绿色LED及470Ω到CHG-IN端，分别指示充电及终止充电状态。

　　ISEL,MODE,SDA,SCL,EN和Diff-Amp与微处理器相连接，当充电器中不装入电池，则Ts端检测到电压是2.78V，充电为LDO模式，BATT端输出电压为稳定的4.1V。
