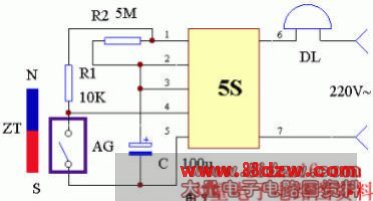

　　该装置的电路工作原理如图7所示。条形永久磁铁ZT安装在活动的门上，常闭干簧管AG安装在门框上。平时ZT靠近AG，使得AG内两触片断开，此时5S的④脚呈高电平，模块内部电路关闭，电铃DL不工作。夜间主人睡觉后，如有人推门而入，势必导致ZT与AG远离，AG内两触片复位合拢，于是5S模块④脚变为低电平，内部电路开通，DL通电工作，发出响亮的报警声。不房门重新合上是地，报警声不会立即停止，由于R2、C的延时作用，电路仍要工作一段时间才会自动停止。
