该电烙铁有如下独特之处；不用220V电网电压作电源 采用的是本身储蓄的2.4V直流电压，用大电流放电的形式工作；因工 作电压很低，所以不存在高压静电感应现象，非常适于焊接容易 被高压静电感应损坏的器件或设备，如CMOS电路、录像机、计算 机等；烙铁体积小巧，容易携带，适于野外作业；镉镍电池如果充满电，大约可连续焊接200个焊点。

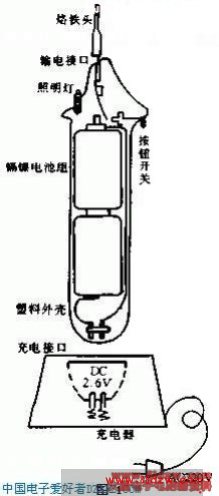

　　直流储能电烙铁的结构如图1所示，它主要由烙铁头、烙铁体、充电器三部分组成。换能原理如图2所示，它是利用2节2号锅镍电池（电压2.4V），以大电流形式给烙铁头加热。烙铁头的直径为2.5mm，长23mm，表面经耐腐蚀抗氧化镀膜处理。封闭于烙铁头内的发热丝电阻为0.4Ω，工作电流为6A，烙铁的功率约为15W，温度可达300℃－400℃，寿命优于20W内热式烙铁头。烙铁体由输电接口（在此接口处插烙铁头）、照明小灯泡、镉镍电池组、充电接口及塑料外壳组成。充电器由充电插接口、变压器、整流管及塑料壳体组成 充电电压为2.6V，充电电流为14OmA－180mA。
　　当用铁使用一段时间，镉镍电池的电压下降后 可将格铁体的无电接口对准充电器的充电接口插好，镉镍电池则被充电。由于2号镉镍电池容量大，又能反复充电使用，所以这种电烙铁一定会得到无线电爱好者的欢迎。
