TXEN：发射接收控制，TXEN=1时，nRF401为发射状态。TXEN=0时，nRF401为接收状态，连接AT89C51的P2.7脚；
ANT1和ANT2是接收时信号的输入，以及发送时功率放大器的输出。连接nRF401的天线是以差分方式连接到nRF401的，在天线端推荐的负载阻抗是400Ω。
2.2.3 nRF401的典型连接

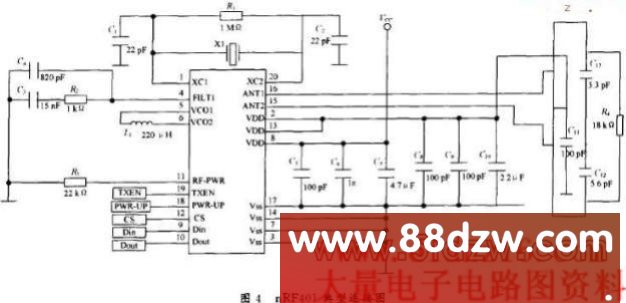

     nRF401的典型应用连接图如图4所示，可直接用于单片机或计算机RS 232串口异步传输。

    从图4中可以看到，外围元件很少，包括一只基准晶振及几只无源器件，没有调试部件，天线用微带天线直接设计在线路板上，这给研制及生产带来了极大的方便。图中L1电感需要用高Q值高精度的贴片绕线高频电感(Q>45)，晶振X1需要用高稳定晶振，电容元件应选用高稳定贴片元件如NPO高稳定电容，以确保其性能。

2.3 分机电路设计
    分机使用便携式设计，采用电池供电，在选用元件时候需要考虑到功耗和体积，还需要考虑芯片工作的最低电压的问题。所以单片机选用AT89C2051，他只有20个引脚，结构精简、体积也小、功耗低，而且在3 V的电压下就能稳定工作。他具有AT89C51的内核，指令系统也一样。分机上所需要的I/O口很少，使用AT89C2051完全能满足要求。

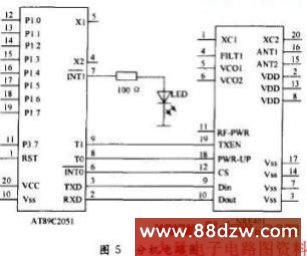

    分机采用8位拨码开关手动定位来确定分机的地址，若需要将分机移至别的病床，则只需要改变拨盘开关的状态，即可改变分机的号码。如果需要增加床位，则只需要增加分机的数量，每个分机在软硬件上完全一样，只需要在拨盘开关上设置地址码即可，无需在主机上做任何改变，十分方便。nRF401有休眠(Standby)、接收(RX)和发射(TX)3种工作状态，由nRF401的引脚功能可知，这3种状态间的切换由PWR-UP，TXEN 的状态可以确定，DIN，DOUT是串行通信口，分别与单片机的串行通信口相连，CS脚则选择工作频率。nRF401与AT89C2051的连接电路如图5所示。

    在本设计中，使用nRF401与单片机进行串口通信，只需要将他的数据输入口(DIN)和数据输出口(DOUT)分别与单片机的TXD与RXD连接即可。

2.4 主机电路设计
