ＨＤＰ－１７高保真ＤＶＤ＆ＨＤＣＤ播放机设计介绍

文章摘要：下面再看模拟滤波器部分的电路，和ＣＤ唱机的设计一样，由运算放大器组成的模拟输出级对声音同样产生重要影响。从运算放大器的种类到具体外围电路参数，都直接影响音质音色。ＨＤＰ－１７的模拟滤波器在参数选择上没有采用常规的巴特沃茨平坦幅度方式，而采用贝塞耳平坦相位率滤波器。力求在音频段获得最小的相位失真并避免高端的相位剧变。这些对声音的柔顺度有着重要影响。普通ＤＶＤ由于都采用单板集成，小电容都采用贴片的层叠陶瓷电容，正切损耗大，音质较差。而ＨＤＰ－１７都采用金属膜电阻和聚丙稀电容，保证了声音品质。普通ＤＶＤ采用ＲＣ４５５８这种低级运算放大器，ＨＤＰ－１７采用ＣＡ３２４０和ＭＣ３４０８２这些由场效应管输入

ＨＤＰ－１７高保真ＤＶＤ＆ＨＤＣＤ播放机设计介绍,标签：音响设计,电子制作网,http://www.88dzw.com

下面再看模拟滤波器部分的电路，和ＣＤ唱机的设计一样，由运算放大器组成的模拟输出级对声音同样产生重要影响。从运算放大器的种类到具体外围电路参数，都直接影响音质音色。ＨＤＰ－１７的模拟滤波器在参数选择上没有采用常规的巴特沃茨平坦幅度方式，而采用贝塞耳平坦相位率滤波器。力求在音频段获得最小的相位失真并避免高端的相位剧变。这些对声音的柔顺度有着重要影响。普通ＤＶＤ由于都采用单板集成，小电容都采用贴片的层叠陶瓷电容，正切损耗大，音质较差。而ＨＤＰ－１７都采用金属膜电阻和聚丙稀电容，保证了声音品质。

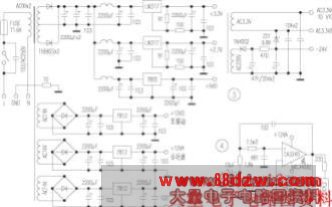

普通ＤＶＤ采用ＲＣ４５５８这种低级运算放大器，ＨＤＰ－１７采用ＣＡ３２４０和ＭＣ３４０８２这些由场效应管输入的高速运算放大器，对声音的透明度和高频失真度有良好保障。ＨＤＰ－１７所采用的滤波器电路如图４所示。

总之，在设计这一系统工程时，我们要考察每一个电路方案、组件、元件在系统中对声音产生的影响。还要花很多时间作主观听音评价，不断调节一些细微部分的走线和元件，最后才能得到一部听起来音质优美的高保真ＤＶＤ。
