大功率逆变电源的设计制作

文章摘要：该电路将12V电源逆变成高压输出调试这个电路在时候请注意安全请将这个电路做为逆变方面的研究，不要使用这个电路进行非法活动。这个电路用到的元件都很普通，震荡由TL494完成，经过三极管的图腾转换驱动场效应管，变压器的匝数参考图中的数值，电路中未做上开关，实验的时候别忘记加上去

大功率逆变电源的设计制作,标签：电源技术应用,电子制作网,http://www.88dzw.com

　　该电路将12V电源逆变成高压输出　　调试这个电路在时候请注意安全
　　请将这个电路做为逆变方面的研究，不要使用这个电路进行非法活动。

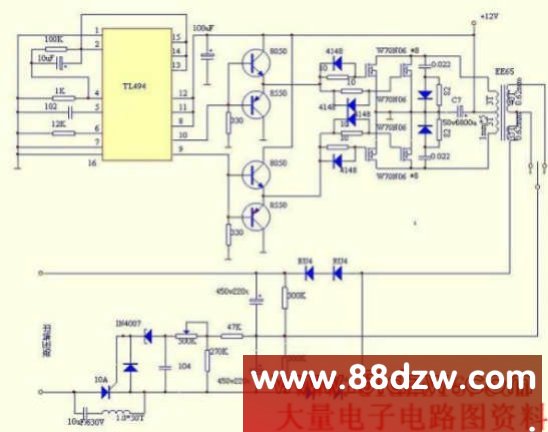

　　这个电路用到的元件都很普通，震荡由TL494完成，经过三极管的图腾转换驱动场效应管，变压器的匝数参考图中的数值，电路中未做上开关，实验的时候别忘记加上去
