650W音响功放高速开关电源电路设计

文章摘要：音响功放650W高速电源电路是用下面的PM4020A作为驱动源制作的一款高级电子变压器，它有非常快的电流速度，是代替传统笨重工频变压器的新产品。详细电路图如：图4；图1是PM4020A的产品实物图片，在设计图4：里面大大简化电路原理图中的安装和调试，用PM4020A设计的电源基本不需要调试就会可靠工作。图1是为大功率开关电源设计的专业驱动模块，模块型号定义为：PM4020A和PM4060A两种，PM4020A最大驱动为（以MOS管为例25A；MOS管）在应用驱动最老的MOS管是IRFP460内部电容大约6000P。 图2是PM4060A最大驱动能力为60A的MOS管或者IGBT管，两个电路图

650W音响功放高速开关电源电路设计,标签：电源技术应用,电子制作网,http://www.88dzw.com

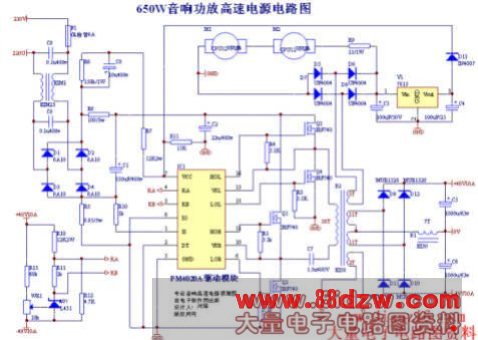

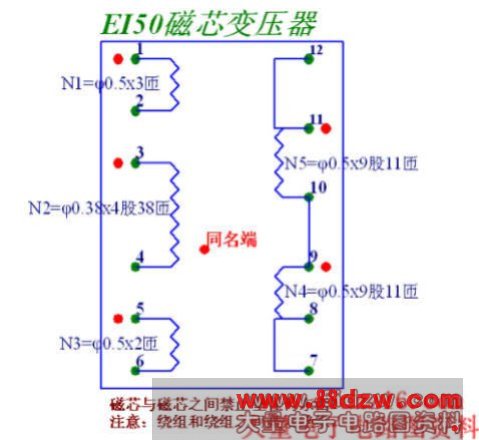

音响功放650W高速电源电路是用下面的PM4020A作为驱动源制作的一款高级电子变压器，它有非常快的电流速度，是代替传统笨重工频变压器的新产品。详细电路图如：图4；图1是PM4020A的产品实物图片，在设计图4：里面大大简化电路原理图中的安装和调试，用PM4020A设计的电源基本不需要调试就会可靠工作。图1是为大功率开关电源设计的专业驱动模块，模块型号定义为：PM4020A和PM4060A两种，PM4020A最大驱动为（以MOS管为例25A；MOS管）在应用驱动最老的MOS管是IRFP460内部电容大约6000P。  图2是PM4060A最大驱动能力为60A的MOS管或者IGBT管，两个电路图相同、不同的是所使用的驱动IC有区别，前面是使用的IR2101驱动IC、后面是使用IR2181驱动IC，两个驱动电路的脚列完全相同！可以直接代替使用。采用该模块设计一个大功率1000W到3000W的开关电源是十分简单的事情，你不必花费更多的时间就可以完成，供爱好制作的朋友提供最大的方便。 图3；主要变压器制作图，可以用3K-EI50的磁芯，如果按N2主线圈38匝计算每匝大约7.5V。制作时按自己需要重新计算。
