用两节５号电池为手机应急充电

文章摘要：笔者经常忘了给手机充电，在要打电话时才发现手机没电了，十分不方便。于是，笔者设计了一个应急充电电路，在本人的ＮＯＫＩＡ８２１０上使用，效果良好，特介绍给大家。该电路以美信公司的ＤＣ变换电路ＭＡＸ７５７为核心，其具体电路如图１。该电路允许输入１．８Ｖ至６Ｖ（两节五号电池即可），最大输出５．８Ｖ（可调），且允许使用小而廉价的电感（本人使用的是球形色点电感）。图中的ＬＥＤ为白色∮５ｍｍ高亮度发光二极管。电路中有两个开关Ｋ１、Ｋ２，其中Ｋ１是充电时使用（拨至Ａ位置），按钮Ｋ２是照明时使用。电路输出采用∮３．５ｍｍ的插口（一般随身听都用这种插口）。由于使用这种插口结构，当充电时ＬＥＤ和限流电阻Ｒ４被断开

用两节５号电池为手机应急充电,标签：电源技术应用,电子制作网,http://www.88dzw.com

笔者经常忘了给手机充电，在要打电话时才发现手机没电了，十分不方便。于是，笔者设计了一个应急充电电路，在本人的ＮＯＫＩＡ８２１０上使用，效果良好，特介绍给大家。

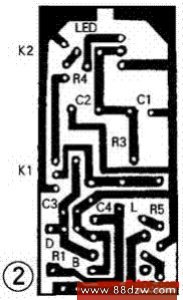

该电路以美信公司的ＤＣ变换电路ＭＡＸ７５７为核心，其具体电路如图１。该电路允许输入１．８Ｖ至６Ｖ（两节五号电池即可），最大输出５．８Ｖ（可调），且允许使用小而廉价的电感（本人使用的是球形色点电感）。图中的ＬＥＤ为白色∮５ｍｍ高亮度发光二极管。电路中有两个开关Ｋ１、Ｋ２，其中Ｋ１是充电时使用（拨至Ａ位置），按钮Ｋ２是照明时使用。电路输出采用∮３．５ｍｍ的插口（一般随身听都用这种插口）。由于使用这种插口结构，当充电时ＬＥＤ和限流电阻Ｒ４被断开，电路此时满负荷输出：提供１８０ｍＡ平均电流，电源变换效率为８３％。１Ω的电阻Ｒ３把稳压器与负载相隔离，不可省去。ＭＡＸ７５７原本就是美信公司通信设备电源解决方案的一部分，所以不必担心它会对手机和电池有损害，基本上能适用于大部分手机（ＮＯＫＩＡ８３１０除外）。图２是该电路的印制板图。

ＭＡＸ７５７在一些大城市都可以买到。如果想查询ＭＡＸ７５７更多的资料，可以登录美信公司的网站：ｗｗｗ．Ｍａｘｉｎ－ｉｃ．Ｃｏｍ或ｗｗｗ．Ｍａｘｉｎ－ｉｃ．Ｃｏｍ．Ｃｎ，也可尝试一下申请免费器件，地址是：ｗｗｗ．Ｍａｘｉｍ－ｉｃ．Ｃｏｍ．Ｃｎ／ｔｅｃｈ／ｓｌｒｅｑ．Ｈｔｍ。
