三相电机简易缺相保护电路

文章摘要：工作原理台上三相空气开关，中间继电器吸合。按下K2常开按钮，K2自锁，交流接触器K合上如果A相因故障缺相，则K线圈失电，而交流接触器K断开。若B相或C相缺相，则中间继电器J和交流接触器K的线圈同日十失电，而J和K同时断开，起双重保护作用。 元件选择 J为中间继电器，K为交流接触器，线圈电压均为380V，交流接触器大小由负载而定。该电路简单可靠、组件易购、成本低，能有效保护三相用电设备。

三相电机简易缺相保护电路,标签：电源技术应用,电子制作网,http://www.88dzw.com

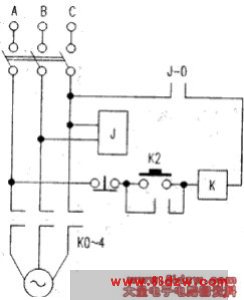

工作原理台上三相空气开关，中间继电器吸合。按下K2常开按钮，K2自锁，交流接触器K合上如果A相因故障缺相，则K线圈失电，而交流接触器K断开。若B相或C相缺相，则中间继电器J和交流接触器K的线圈同日十失电，而J和K同时断开，起双重保护作用。 元件选择 J为中间继电器，K为交流接触器，线圈电压均为380V，交流接触器大小由负载而定。
该电路简单可靠、组件易购、成本低，能有效保护三相用电设备。
