电脑红外遥控接收器电路图

文章摘要：该电路图简单到只有六个元件，而且可以直接去掉发光二极管（电源指示灯）和100Ω保护电阻以进一步简化电路。主要元件有 HS0038A红外遥控接收头、5V稳压管（1/4W）、发光二极管、9针串口插头、电阻（3.3KΩ和100Ω各一）、电解电容（0.1μF，10V以上）、万能印刷电路板、线材（至少3芯）以及电池盒（充当外壳）等一共不超过10元.

电脑红外遥控接收器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

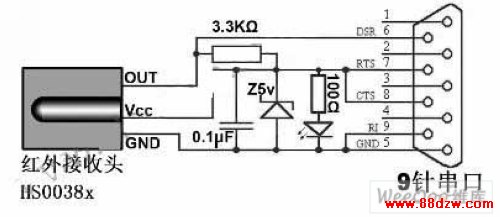

该电路图简单到只有六个元件，而且可以直接去掉发光二极管（电源指示灯）和100Ω保护电阻以进一步简化电路。主要元件有 HS0038A红外遥控接收头、5V稳压管（1/4W）、发光二极管、9针串口插头、电阻（3.3KΩ和100Ω各一）、电解电容（0.1μF，10V以上）、万能印刷电路板、线材（至少3芯）以及电池盒（充当外壳）等一共不超过10元.
