红外遥控接收装置电路图

[09-13 20:35:25]   来源：http://www.88dzw.com  红外线热释遥控电路图   阅读：8501次

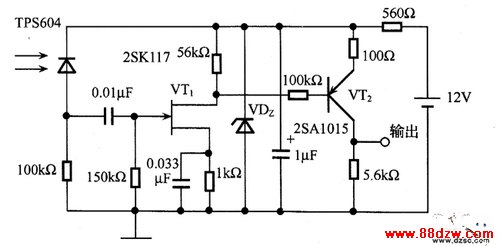

文章摘要：如图所示，图是红外线遥控接收装置实例。红外线传感器有多种，这里选用光电二极管TPS604。工作原理简介如下：光电二极管TPS604接收到被调制的红外线的微弱信号，先经场效应晶体管VT1的前级放大，再经晶体管VT2进行适当的放大，由UT2的集电极输出相应信号控制有关电路。欢迎转载,信息来自www.88dzw.com

红外遥控接收装置电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　如图所示，图是红外线遥控接收装置实例。红外线传感器有多种，这里选用光电二极管TPS604。工作原理简介如下：光电二极管TPS604接收到被调制的红外线的微弱信号，先经场效应晶体管VT1的前级放大，再经晶体管VT2进行适当的放大，由UT2的集电极输出相应信号控制有关电路。

　　欢迎转载,信息来自www.88dzw.com




Tag:红外线热释遥控电路图，电路图讲解,电路图练习，电子电路图 - 遥控电路图 - 红外线热释遥控电路图
