用KC778B的红外传感自动门控制电路

文章摘要：相关元件PDF下载：8050 KC778B 9013 KD-15 9014 8050 电路如图所示。它是以红外传感专用集成电路KC778B为核心组成的控制电路，它的外围有热释电红外传感头PIR，有光控及光控调节电路，有三态选择控制、重新开机自动封锁传感功能及手动控制状态功能等。

用KC778B的红外传感自动门控制电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

8050   KC778B   9013   KD-15   9014   8050

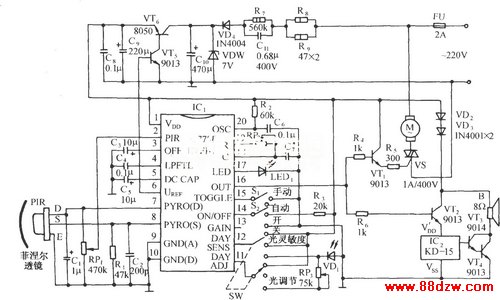

         电路如图所示。它是以红外传感专用集成电路KC778B为核心组成的控制电路，它的外围有热释电红外传感头PIR，有光控及光控调节电路，有三态选择控制、重新开机自动封锁传感功能及手动控制状态功能等。
