红外延时照明开关
[07-01 03:15:57] 来源:http://www.88dzw.com 红外线热释遥控电路图 阅读:8200次

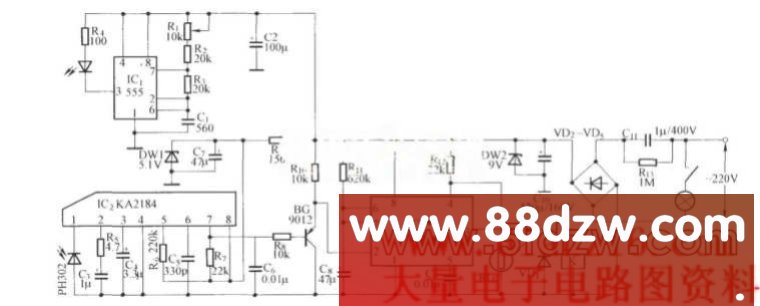

文章摘要:相关元件PDF下载:KA2184 NE555 9012 KA2184为韩国生产的红外接收集成电路,其性能,参数和引脚功能与CX20106完全相同,可直接互换使用.由于本电路采用红外线反射式电路结构,因此红外发射器与接收器需安装在同一方向的同一平面内,这就需使发射器与接收器成为一体化结构,并使用同一个电源供电。这种工作方式也正好适应该电路的长期待机、短时工作的工作状态。在本电路中,由NE555电路组成的多谐振荡器作为红外发射管的驱动电路。
红外延时照明开关,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
KA2184 NE555 9012
KA2184为韩国生产的红外接收集成电路,其性能,参数和引脚功能与CX20106完全相同,可直接互换使用.
由于本电路采用红外线反射式电路结构,因此红外发射器与接收器需安装在同一方向的同一平面内,这就需使发射器与接收器成为一体化结构,并使用同一个电源供电。这种工作方式也正好适应该电路的长期待机、短时工作的工作状态。
在本电路中,由NE555电路组成的多谐振荡器作为红外发射管的驱动电路。
