BTH-801F/BTH-801J红外遥控发射、接收模块应用电路图

文章摘要：相关元件PDF下载：BTH-801F BTH-801J LF801 BTH801F BTH801J BTH-801F/BTH-801J为新型红外遥控发射/接收专用模块。两种模块配对使用，可方便地构成红外遥控发射/接收电路，适用于红外遥控开关、报警等许多领域。 BTH-801F/BTH-801J 外形引脚图

BTH-801F/BTH-801J红外遥控发射、接收模块应用电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

BTH-801F   BTH-801J   LF801   BTH801F   BTH801J

BTH-801F/BTH-801J为新型红外遥控发射/接收专用模块。两种模块配对使用，可方便地构成红外遥控发射/接收电路，适用于红外遥控开关、报警等许多领域。

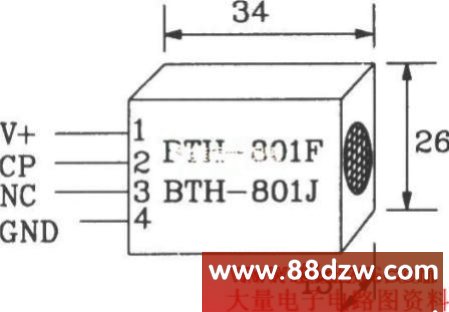

                                       BTH-801F/BTH-801J 外形引脚图

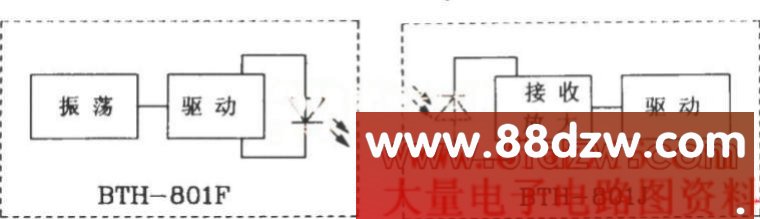

                                                                                                           BTH-801F/BTH-801J内部原理框图

BTH-801F／BTH-801J红外发射／接收模块主要电气参数如下：电源电压4～8V；发射模块工作电流大于20mA；接收模块工作电流小于3mA；工作频率为3060kHz之间可调，典型值为40kHz；作温度一18～+60℃，储存温度一25～+90℃；作用距离5～lOm；作用方式为直射、反射兼顾。

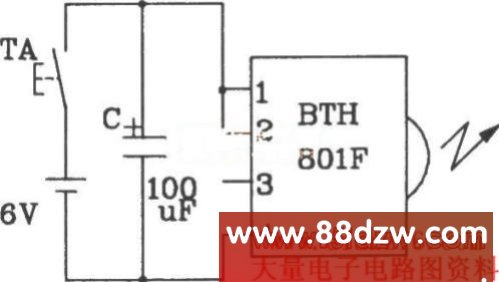

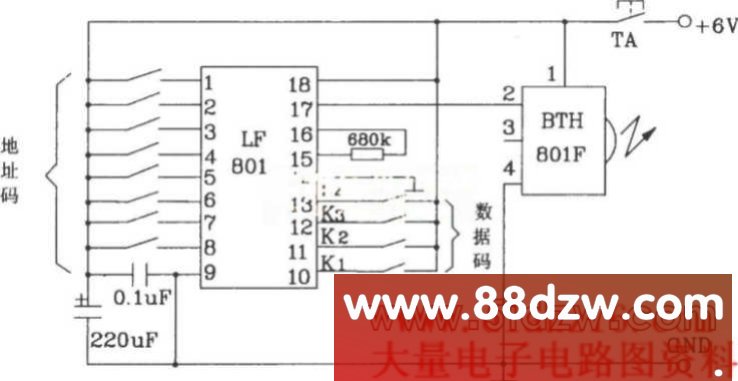

                                       BTH-801F构成单路红外遥控发射电路

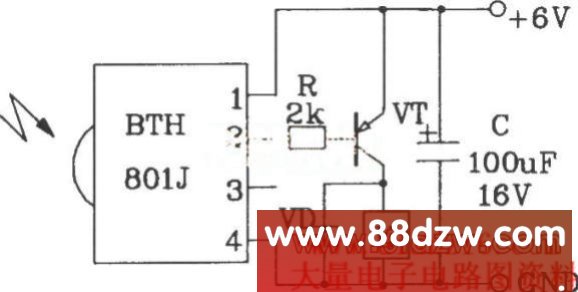

                                                                           BTH-801H构成单路红外遥控接收电路
