相关元件PDF下载：

LC9301   LC9305   BA5302   WTH8778

LC9301/9305集成电路是一块内轩振荡器、编码器和驱动器的红外遥控专用器件。它可以发射两种连续参天和四种单码，每种单码每次连续发射三组编码脉冲串信号，这样可大大提高发射信息的可靠性。

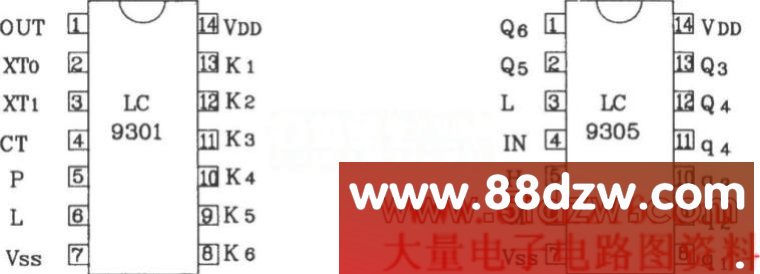

                                                                                  LC9301／9305外形引脚图

LC9301／9305红外遥控发射／接收器件电源电压范围为4.5～5.5V，典型值为斗5V；外部晶振频率为455kHz；载波频率为38kHz；自身消耗电流仅有μA级；发射电路输出电流大于5mA，可直接驱动红外发射管工作，作用距离不小于8m。

                                             LC9301构成典型红外遥控发射应用电路

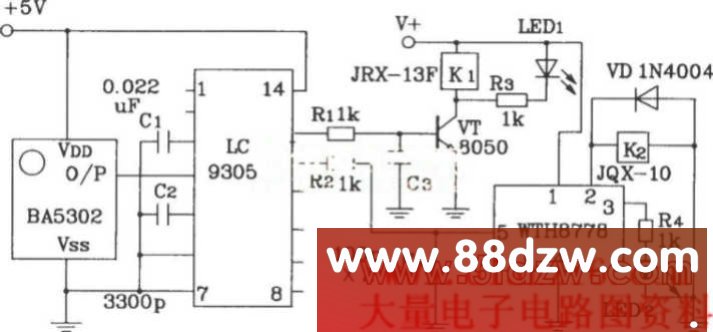

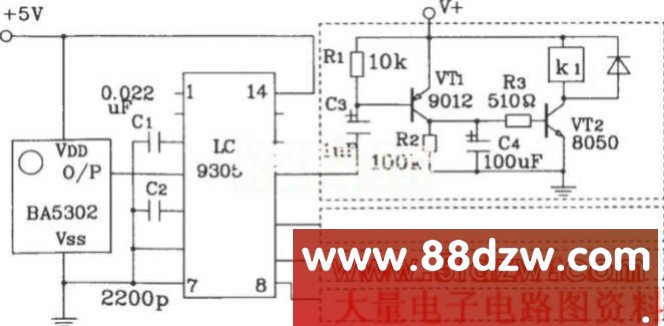

                                                        LC9305构成典型红外遥控接收应用电路

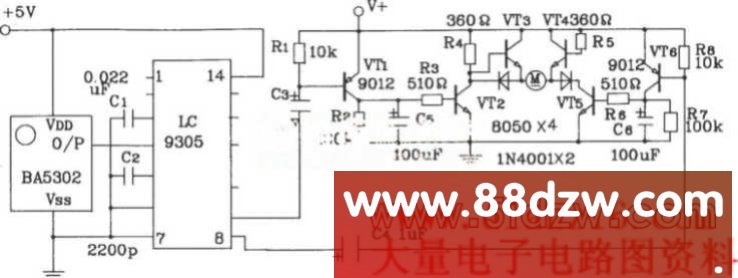

                                                              LC9305构成直流电机正、反向遥控控制接收电路

[1] [2]  下一页
