LC219／220的内电路与引脚功能

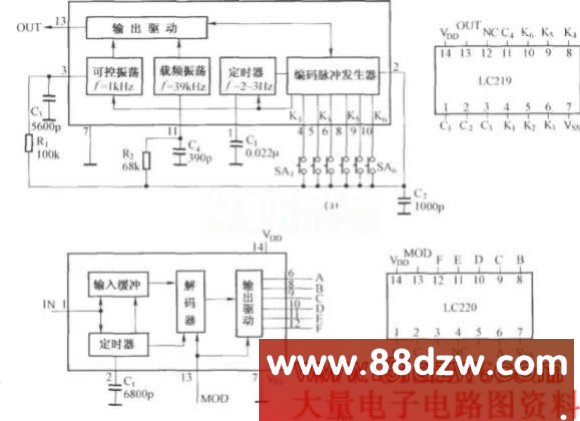

文章摘要：LC219是一种多用的遥控编码电路，它不仅用于红外线遥控，也用于超声波和无线电遥控电路，还可用于双线连接有线遥控电路,如图(a)所示。当用于无线电遥控时，由于无线电遥控电路中都专门设有本机载频振荡电路，这时可将⑩脚接地，使内部载频振荡电路停止工作。LC220是LC219配套使用的解码电路,内部包括缓冲电路,解码器,输出电路和定时器,如图(b)所示.

LC219／220的内电路与引脚功能,标签：电路图讲解,电路图练习,http://www.88dzw.com

LC219是一种多用的遥控编码电路，它不仅用于红外线遥控，也用于超声波和无线电遥控电路，还可用于双线连接有线遥控电路,如图(a)所示。当用于无线电遥控时，由于无线电遥控电路中都专门设有本机载频振荡电路，这时可将⑩脚接地，使内部载频振荡电路停止工作。

LC220是LC219配套使用的解码电路,内部包括缓冲电路,解码器,输出电路和定时器,如图(b)所示.
