采用SG3525的直流电机驱动电路图

文章摘要：下图是一采用SG3525的理想控制直流电动机精确控制电路，以及照明度等和小型加热器等其他应用电路转换成一系列脉冲，这样，在脉冲持续时间直接成正比的直流电压。该电路同时还可防止过载，短路，PWM(脉宽) 调制范围可从0-100％的调整，PWM频率在100Hz- 5KHZ调节。工作电压从+8 V?35V之间，最低电流消耗约为35毫安。最大电流可以达到6.5A。效率优于90％满负荷。三只电位器的功能如下：VR1：确定最低输出电压VR3：设置最大输出电压VR2：设置输出频率。图：SG3525 PWM直流电动机控制器电路图

采用SG3525的直流电机驱动电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　下图是一采用SG3525的理想控制直流电动机精确控制电路，以及照明度等和小型加热器等其他应用电路转换成一系列脉冲，这样，在脉冲持续时间直接成正比的直流电压。该电路同时还可防止过载，短路，PWM(脉宽) 调制范围可从0-100％的调整，PWM频率在100Hz- 5KHZ调节。工作电压从+8 V?35V之间，最低电流消耗约为35毫安。最大电流可以达到6.5A。效率优于90％满负荷。

　　三只电位器的功能如下：

　　VR1：确定最低输出电压

　　VR3：设置最大输出电压

　　VR2：设置输出频率。

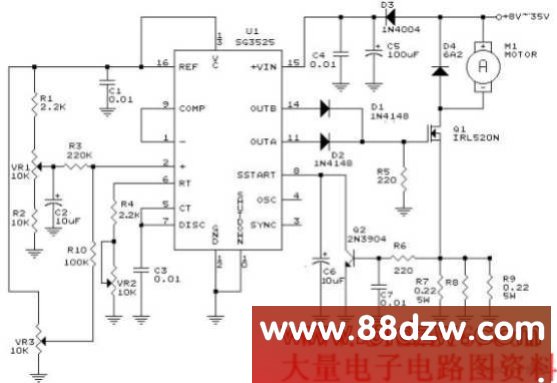

　　图：SG3525 PWM直流电动机控制器电路图
