伺服驱动电路图
[11-21 11:50:20] 来源:http://www.88dzw.com 电机控制电路图 阅读:8280次

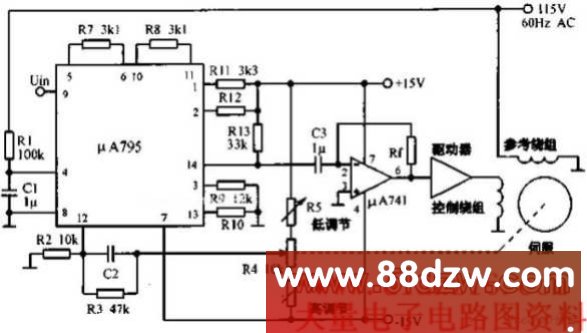

文章摘要:伺服驱动电路如下图所示,利用μA795模拟乘法器和μA741运算放大器,可以产生交流误差信号,驱动双相伺服电机,直流输入信号加在乘法器的9脚,交流信号经R1、C1移相电路加在4脚,伺服位置信号加在12脚。乘法器取9脚和12脚信号之差,并将这个信号乘以4脚上的信号,从14脚输出送至运算放大器。当伺服电机的动作使9脚和12脚上的电压相等时,系统处于零位。
伺服驱动电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com伺服驱动电路如下图所示,利用μA795模拟乘法器和μA741运算放大器,可以产生交流误差信号,驱动双相伺服电机,直流输入信号加在乘法器的9脚,交流信号经R1、C1移相电路加在4脚,伺服位置信号加在12脚。乘法器取9脚和12脚信号之差,并将这个信号乘以4脚上的信号,从14脚输出送至运算放大器。当伺服电机的动作使9脚和12脚上的电压相等时,系统处于零位。
Tag:电机控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 电机控制电路图
