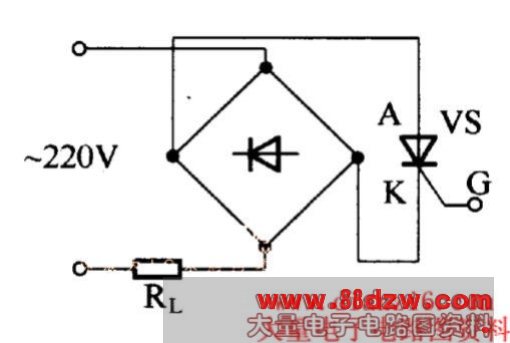

　　单向晶闸管交流调压电路如图a所示。负载RL串接在交流回路中，流过它的电流受控于单向晶闸管VS的导通与截止。交流 电压经整流后加在VS的A-K极间的电压是单向脉动电压UAK，如图(1)所示。只要改变单向晶闸管导通角θ的大小，就可以改变负载RL两端交流电压的有效值，达到交流调压的目的。

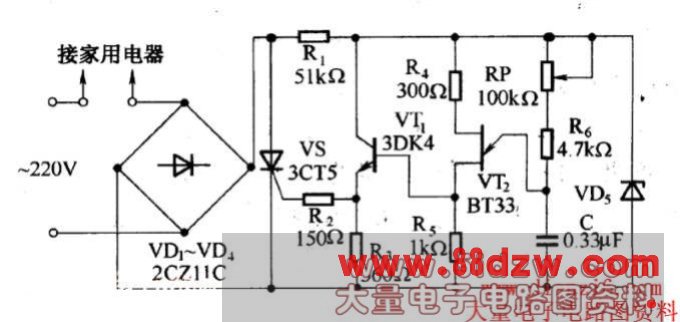

　　图b所示的是一种家用电器调压装置，它适用于电宠斗、电热毯的调温，也可用于台灯的调光。由VD1~VD4整流输出的脉动直流电除供晶闸管VS使用外，它还经稳压二极管VD5削波，得到+14~+17V的梯形波电压供触发电路使用。触发电路由VT1、VT2、RP、R1~R6、C组成，在R5上获得的放电脉冲经VT1放大后触发晶闸管使其导通。改变RP阻值的大小，就可使接在负载两端的电压发生变化，达到调温或调光的目的。

　　单向晶闸管调压电路

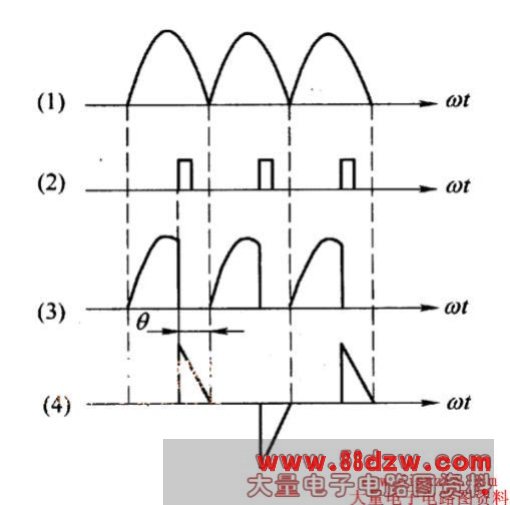

　　单向晶闸管调压波形图

　　家用电器调压器
