常用的控制基极的晶体管电子继电器

文章摘要： 图a为NPN型晶体管利用+Ec电源控制的电子继电器。图b为NPN型晶体管接地控制电路。 图c为PNP型晶体管利用-Ec控制的电子继电器。图d是有自生偏压的电子继电器。

常用的控制基极的晶体管电子继电器,标签：电路图讲解,电路图练习,http://www.88dzw.com

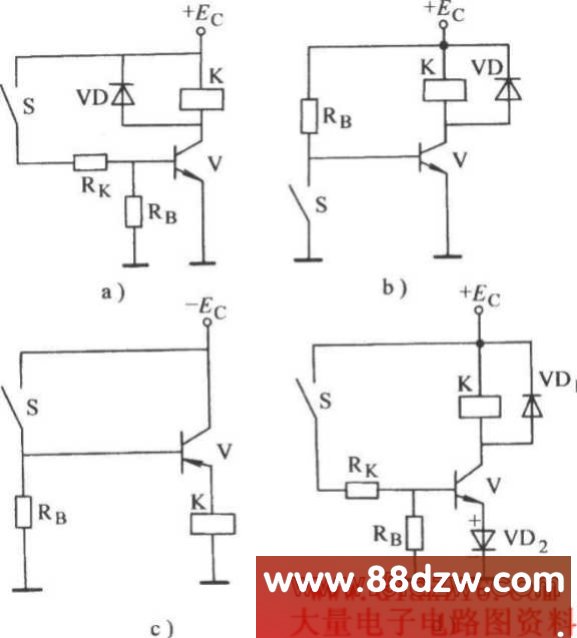

 图a为NPN型晶体管利用+E_c电源控制的电子继电器。

图b为NPN型晶体管接地控制电路。

 图c为PNP型晶体管利用-E_c控制的电子继电器。

图d是有自生偏压的电子继电器。
