2.继电器并联RC电路：电路形式见图2，电路闭合后，当电流稳定时RC电路不起作用，断开电路时，继电器线圈由于自感而产生感应电动势，经RC电路放电，使线圈中电流衰减放慢，从而延长了继电器衔铁释放时间，起到延时作用。

3.继电器并联二极管电路：电路形式见图3，主要是为了保护晶体管等驱动元器件。当图中晶体管VT由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源电压叠加后加在VT的c、e两极间，会使晶体管击穿，并联上二极管后，即可将线圈的自感电动势钳位于二极管的正向导通电压，此值硅管约0.7V，锗管约0.2V，从而避免击穿晶体管等驱动元器件。并联二极管时一定要注意二极管的极性不可接反，否则容易损坏晶体管等驱动元器件。

---

无电感式模拟继电器

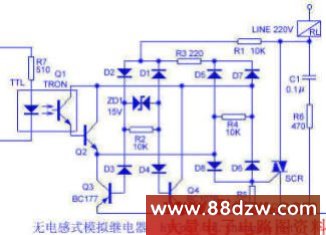

本文介绍一种无电感式模拟继电器，其电路原理如下图所示。

图中，220V电源经负载RL、R1、D1～D4、ZD1，为Q4、Q3在正负半周轮流提供偏置；同时经R3、D5～D8为光电耦合器Q1提供电源。当前级TTL电路输出高电平信号时，光电耦合器在市电正半周内导通，于是在R5两端产生压降，触发SCR导通，负载RL得电工作。整个电路的功能如同一只继电器，但不会产生反向感应电压，也就避免了负载被高反压击穿损坏的可能。C1、R6为脉冲吸收元件，R3起限流作用。

为避免RL为感性负载时，可控硅的电压与光电耦合器电源产生的90°相位，该电路中光电耦合器的电源取自SCR的阳极而不直接取自市电电源。

---

继电器电路小改进

继电器常安装在电器设备的内部，其工作状态不直观，笔者将其作如下图改进。在线圈两端接发光二极管VD1，当控制电压为正时，三极管导通，继电器J吸合，同时发光二极管被点亮，表明继电器线圈已加上电源。发光二极管可装在外壳显眼之处。

---

继电器的正确使用

1、继电器额定工作电压的选择

继电器额定工作电压是继电器最主要的一项技术参数。在使用继电器时，应该首先考虑所在电路(即继电器线圈所在的电路)的工作电压，继电器的额定工作电压应等于所在电路的工作电压。一般所在电路的工作电压是继电器额定工作电压的0.86。注意所在电路的工件电压千万不能超过继电器额定工作电压，否则继电器线圈容易烧毁。另外，有些集成电路，例如NE555电路是可以直接驱动继电器工作的，而有些集成电路，例如COMS电路输出电流小，需要加一级晶体管放大电路方可驱动继电器，这就应考虑晶体管输出电流应大于继电器的额定工作电流。

2、触点负载的选择

触点负载是指触点的承受能力。继电器的触点在转换时可承受一定的电压和电流。所以在使用继电器时，应考虑加在触点上的电压和通过触点的电流不能超过该继电器的触点负载能力。例如，有一继电器的触点负载为28V(DC)×10A，表明该继电器触点只能工作在直流电压为28V的电路上，触点电流为10A，超过28V或10A，会影响继电器正常使用，甚至烧毁触点。

3、继电器线圈电源的选择

这是指继电器线圈使用的是直流电(DC)还是交流电(AC)。通常，初学者在进行电子制作活动中，都是采用电子线路，而电子线路往往采用直流电源供电，所以必须是采用线圈是直流电压的继电器。
