光电控制电路图
[11-21 11:26:05] 来源:http://www.88dzw.com 继电器控制电路图 阅读:8710次
文章摘要:在本电路中,IC1是光电耦合器。当发光二极管点亮时,光电三极管导通,触发可控硅TIC206D导通,从而接触通大功率交流负载。交流市电经R,D1降压整流,加到稳压管D2,D3及C1上,产生30V直流电压。T1,T2和T3为过零检测电路,当交流市电过零时触发可控硅,实施软启动。 欢迎转载,信息来源www.88dzw.com

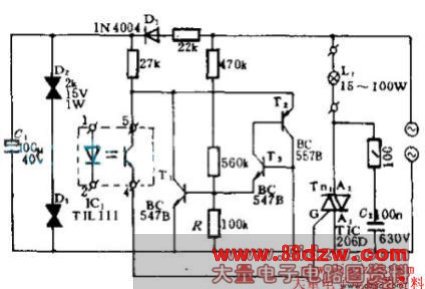

光电控制电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com在本电路中,IC1是光电耦合器。当发光二极管点亮时,光电三极管导通,触发可控硅TIC206D导通,从而接触通大功率交流负载。交流市电经R,D1降压整流,加到稳压管D2,D3及C1上,产生30V直流电压。T1,T2和T3为过零检测电路,当交流市电过零时触发可控硅,实施软启动。
欢迎转载,信息来源www.88dzw.com
Tag:继电器控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 继电器控制电路图
