具有短路或输入反接保护、只能在有输入电压时工作的电路图
[11-21 11:16:46] 来源:http://www.88dzw.com 保护电路电路图 阅读:8363次
文章摘要:短路和输入反接保护,如果所选择的电感值不会过度饱和,LT3481降压式稳压器是能够承受输出短路的。在系统中还要考虑另外一种状况,即当LT3481没有输入时,输出仍然保持高电平。在电池充电或电池各用系统中,电池或其他电源与LT3481用二极管或(OR)连接时,可能会出现这种状况。如果允许FIN端浮动,RUN/SS端由一个逻辑信号或与VIN端连接而保持高电平,那么LT3481的内部电路将通过SW端拉它的静态电流。如果在这种状况下系统能够承受数mA的电流,那就没有问题。如果RUN/SS端接地,SW端电流将基本上降低为零。但是,如果yIN端接地,输出仍然保持高电平,LT3481内部的寄生二极管就会通过
具有短路或输入反接保护、只能在有输入电压时工作的电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 短路和输入反接保护,如果所选择的电感值不会过度饱和,LT3481降压式稳压器是能够承受输出短路的。在系统中还要考虑另外一种状况,即当LT3481没有输入时,输出仍然保持高电平。在电池充电或电池各用系统中,电池或其他电源与LT3481用二极管或(OR)连接时,可能会出现这种状况。如果允许FIN端浮动,RUN/SS端由一个逻辑信号或与VIN端连接而保持高电平,那么LT3481的内部电路将通过SW端拉它的静态电流。如果在这种状况下系统能够承受数mA的电流,那就没有问题。如果RUN/SS端接地,SW端电流将基本上降低为零。但是,如果yIN端接地,输出仍然保持高电平,LT3481内部的寄生二极管就会通过SW和FIN端从输出拉一个大电流。图所示电路具有输入短路或反接保护功能,LT3481只能在有输入电压存在的条件下工作。电路中的二极管防止连接在输出上的各用电池放电使输入短路,同时也对电路起到了输入反接保护。

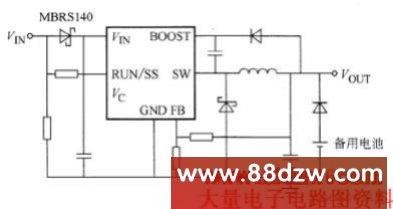

图 具有短路或输入反接保护、只能在有输入电压时工作的电路
