带三线串行接口智能温度传感器DS1620构成的恒温控制电路图
[11-21 11:10:32] 来源:http://www.88dzw.com 温控电路电路图 阅读:8897次

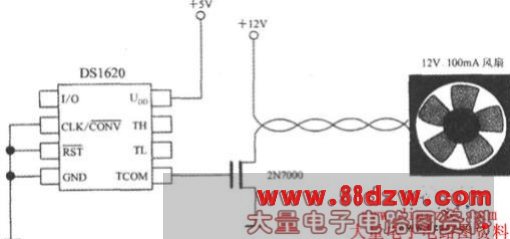

文章摘要:用DS1620监控微处理器的温度时,通过开启或关闭风扇,可改变芯片的散热条件,实现恒温控制,电路如图所示。其特点是将TCOM信号经过2N7000型MOSFET,去控制风扇,当芯片表面温度t>tH时打开风扇,并且一直保持到t<tL时才关闭风扇。2N7000的主要参数为:在漏极开路时的漏-源击穿电压UDSO=60V,额定通态电流IT=280mA,最大连续输出功率PD=830mW。对于较大功率的散热风扇,可选2N7010型MOSFET,其IT=1.3A, PD=1.2W。 欢迎转载,信息来源www.88dzw.com
带三线串行接口智能温度传感器DS1620构成的恒温控制电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com用DS1620监控微处理器的温度时,通过开启或关闭风扇,可改变芯片的散热条件,实现恒温控制,电路如图所示。其特点是将TCOM信号经过2N7000型MOSFET,去控制风扇,当芯片表面温度t>tH时打开风扇,并且一直保持到t<tL时才关闭风扇。2N7000的主要参数为:在漏极开路时的漏-源击穿电压UDSO=60V,额定通态电流IT=280mA,最大连续输出功率PD=830mW。对于较大功率的散热风扇,可选2N7010型MOSFET,其IT=1.3A, PD=1.2W。
欢迎转载,信息来源www.88dzw.com
