家用可燃气体泄漏自动通风及发声报警电路

文章摘要：相关元件PDF下载：QM-N10 LCW138 9014 9013 电路如图所示。它由气敏传感器检测电路、放大器、继电器控制排气扇电路、模拟发声电路和交流降压整流电路等组成。用于家庭厨房、浴室内的天然气、煤气、液化石油气等可燃气的泄漏报警和自动排气，确保人身安全。

家用可燃气体泄漏自动通风及发声报警电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

QM-N10   LCW138   9014   9013

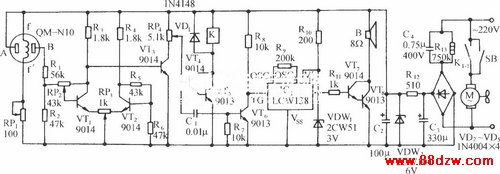

        电路如图所示。它由气敏传感器检测电路、放大器、继电器控制排气扇电路、模拟发声电路和交流降压整流电路等组成。用于家庭厨房、浴室内的天然气、煤气、液化石油气等可燃气的泄漏报警和自动排气，确保人身安全。
