利用LTl769组成的2A锂离子充电器典型电路

[09-13 17:22:12]   来源:http://www.88dzw.com  其他电源电路电路图   阅读:8690

文章摘要:相关元件PDF下载:LTl769 LTl769是线性器件公司生产的一种电流方式脉冲宽度调制(PWM)的电池充电芯片,它可提供恒定的充电电流和电压.由于通常的锂离子,镍氢,镍镉电池等都需要恒定的电流或者电压进行充电,所以用LTl769设计的充电器可以实现对锂离子,镍氢,镍镉电池进行高萧的快速充电.利用LTl769组成的2A锂离子充电器典型电路如下所示

利用LTl769组成的2A锂离子充电器典型电路,标签:电子电路图,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


LTl769

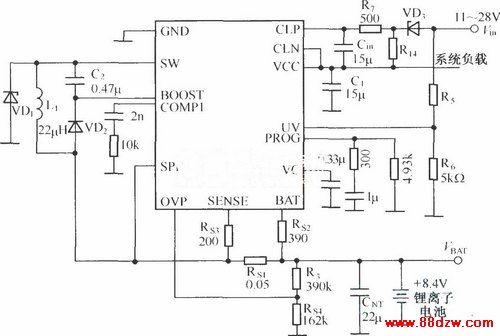

     LTl769是线性器件公司生产的一种电流方式脉冲宽度调制(PWM)的电池充电芯片,它可提供恒定的充电电流和电压.由于通常的锂离子,镍氢,镍镉电池等都需要恒定的电流或者电压进行充电,所以用LTl769设计的充电器可以实现对锂离子,镍氢,镍镉电池进行高萧的快速充电.利用LTl769组成的2A锂离子充电器典型电路如下所示
