从一个D-A转换器上获得4路输出的译码多路切换电路图

文章摘要：电路的功能在输入端连接多路模拟切换器，进行多路A-D转换时，如通道扫描速度比较慢，大多采用多个A-D转换电路。本电路与此相反，是把一个D-A转换器变成4路输出，构成4个等效的D-A转换器，它用于允许D-A输出转换速度慢的电路中，可降低成本。电路工作原理关于本电路的工作原理，只要想一下在D-A转换器输出端接一个4个接点的旋转开关，并高速转动转轴，便很容易理解。IC2为2-4译码器，它按照输入数据“L”、“L”为YO；“L”、“H”为Y1；“H”、“L”为Y2；“H”、“H”为Y3的方式组合，使与两位数据相对应的输出Y成为“L”电平，驱动4路模拟开关IC。当IC2的G输入为“H”电平时，因为所有的

从一个D-A转换器上获得4路输出的译码多路切换电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

　　电路的功能

　　在输入端连接多路模拟切换器，进行多路A-D转换时，如通道扫描速度比较慢，大多采用多个A-D转换电路。本电路与此相反，是把一个D-A转换器变成4路输出，构成4个等效的D-A转换器，它用于允许D-A输出转换速度慢的电路中，可降低成本。

　　电路工作原理

　　关于本电路的工作原理，只要想一下在D-A转换器输出端接一个4个接点的旋转开关，并高速转动转轴，便很容易理解。

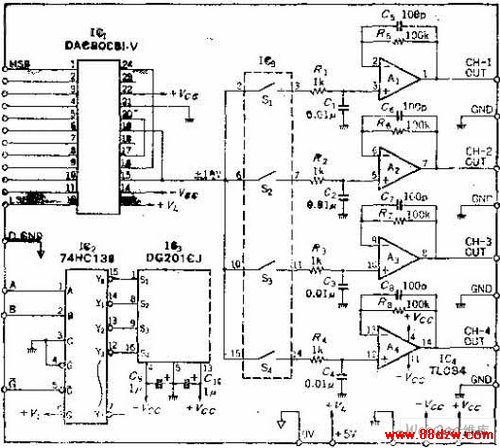

　　IC2为2-4译码器，它按照输入数据“L”、“L”为YO；“L”、“H”为Y1；“H”、“L”为Y2；“H”、“H”为Y3的方式组合，使与两位数据相对应的输出Y成为“L”电平，驱动4路模拟开关IC。

　　当IC2的G输入为“H”电平时，因为所有的Y输出都是“H”，可将这种状态作为信号取样或保持。数据的输出顺序如下：

　　假设D-A转换器的数值经双锁电路，输向通道1，首先要使A、B两输入端为“L”、“L”，使开关S1闭合，通道1被选择。

　　接着输入被取样用作信号，所需的脉冲宽度应能保证电容器C1完全充电，为了使D-A输出从零变到+10V时C1充电的精度在0.1%以内，脉冲宽度PW必须满足下式要求：PW≥1000C1.R1，R1=1K，C2=0.01UF，PW=10MS。因此，扫描4个输出通道最少需要40MS。

　　若让A=“H”，B=“L”，选择开关S2就可使D-A数据输向通道2。最后按通道3、通道4的顺序，重复上述过程。

　　电容器充电后产生的电压，被高输入阻抗、低输入偏流的OP放大器保持到下一个取样周期。各输出级没接失调调节电路，可根据需要由下一级的电路进行失调调节。

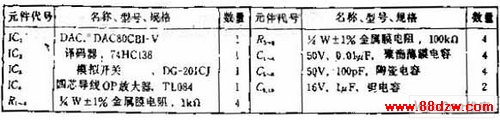

　　元件的选用

　　电容器C1~C4都是电压保持电容器，应选用绝缘电阻高的产品，可选用薄膜电容。并且要注意电容器不要靠近电源线。逻辑电路的布线也应如此，如果有电容耦合，因逻辑信号为单极，所以电容器会进行正压充电，相当于发生偏压漂移。OP放大器选用有四组合的LT084，如果用FET输入，也可选用其他型号的OP放大器。

　　C5~C8用来稳定反馈电路，其容量大小没有严格要求。
