变压器整流电路及电源电路图

文章摘要：变压器整流电路和稳压电源电路(如图虚线左边所示)，其主要由变压器、二极管桥式电路、电容构成。其中变压器采用常规的铁心变压器，并将公共电网中的220 V交流电变为12 V交流电，再通过二极管桥式电路进行整流和电容C1滤波。整流信号由VC1引出。在此基础上再接三端稳压器CW7812及电容C3、C4(如图虚线右边所示)，这样整个电路就构成稳压电源电路。由B点提供+12 V的直流电压。

变压器整流电路及电源电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

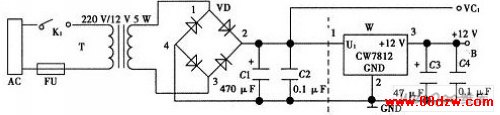

变压器整流电路和稳压电源电路(如图虚线左边所示)，其主要由变压器、二极管桥式电路、电容构成。其中变压器采用常规的铁心变压器，并将公共电网中的220 V交流电变为12 V交流电，再通过二极管桥式电路进行整流和电容C1滤波。整流信号由VC1引出。在此基础上再接三端稳压器CW7812及电容C3、C4(如图虚线右边所示)，这样整个电路就构成稳压电源电路。由B点提供+12 V的直流电压。
