一个简单的无变压器转换电路图

[09-13 17:19:44]   来源：http://www.88dzw.com  其他电源电路电路图   阅读：8622次

文章摘要：一个简单的无变压器转换电路如图所示。输入降一升压级电路中由VD4、L1、C1、VD1串联组成，输出降压级由L2、VD3、VD2、CO组成。两级转换级共同使用功率MOSFI丌管V1。输入降一升压级电路工作在断续模式（DCM）；当输出级工作时，则工作在连续模式（CCM）。图 无变压器转换电路

一个简单的无变压器转换电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

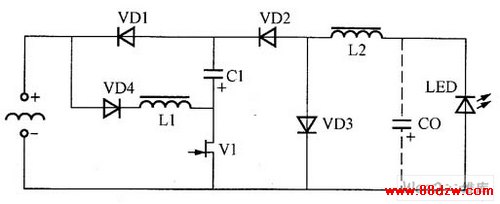

　　一个简单的无变压器转换电路如图所示。输入降一升压级电路中由VD4、L1、C1、VD1串联组成，输出降压级由L2、VD3、VD2、CO组成。两级转换级共同使用功率MOSFI丌管V1。输入降一升压级电路工作在断续模式（DCM）；当输出级工作时，则工作在连续模式（CCM）。


　　图 无变压器转换电路
