采用同步整流的RCC电源实际电路图
[09-13 17:19:35] 来源:http://www.88dzw.com 其他电源电路电路图 阅读:8670次
文章摘要:采用同步整流的RCC电源实际电路如图所示。图中,点画线框A内是控制复位电流流经饱和电抗器ML电路。当输出电压高于设定值时,复位电流就增大。复位电流越大,ML到达饱和的时间就越长,相应地加到二次侧MOSFET(VF2)栅极的同步脉冲宽度就越宽,二次侧MOSFET的导通时间就越长。若二次侧MOSFET的导通时间变长,变压器的回扫能量即使释放完,二次侧MOSFET仍保持导通状态,二次侧平滑电容上C1的电压加到二次绕组上,对变压器反向励磁。由此,二次侧平滑电容上C1的电压下降,这样,就控制了输出电压使其等于设定值。由于驱动二次侧MOSFET的同步绕组感应的电压振幅比门限电压高很多,二次侧MOSFET栅
采用同步整流的RCC电源实际电路图,标签:电子电路图,电路图讲解,http://www.88dzw.com 采用同步整流的RCC电源实际电路如图所示。图中,点画线框A内是控制复位电流流经饱和电抗器ML电路。当输出电压高于设定值时,复位电流就增大。复位电流越大,ML到达饱和的时间就越长,相应地加到二次侧MOSFET(VF2)栅极的同步脉冲宽度就越宽,二次侧MOSFET的导通时间就越长。若二次侧MOSFET的导通时间变长,变压器的回扫能量即使释放完,二次侧MOSFET仍保持导通状态,二次侧平滑电容上C1的电压加到二次绕组上,对变压器反向励磁。由此,二次侧平滑电容上C1的电压下降,这样,就控制了输出电压使其等于设定值。由于驱动二次侧MOSFET的同步绕组感应的电压振幅比门限电压高很多,二次侧MOSFET栅极电压升高,使导通电阻降低。另外,电路中,ML到达饱和的时间支配着输出电压,因此,门限电压对输出电压无影响。

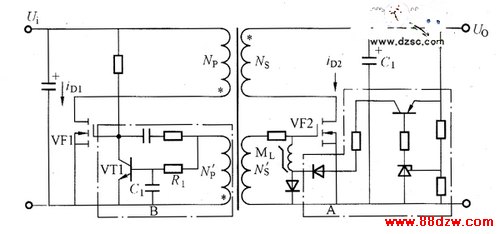

图 采用同步整流的RCC电源实际电路
