带有积分路的精密整流器电路图
[11-21 00:45:08] 来源:http://www.88dzw.com 整流单元电路图 阅读:8253次
文章摘要:该电路可将输入的交变信号变换为直流信号。若输入信号频率很低,则输入端电容C1可以取消。在负半周时,运放IS1的输出端通过二极管D1连接,并且经由二极管D2同相加点隔离。运放IS2作为反相电压跟随器工作。在正半周时,IS1作反相放大器工作,并通过R2与相加点连接。在输入端,电阻R3与电阻R2构成负反馈回路。欢迎转载,信息来自www.88dzw.com(www.88dzw.com)

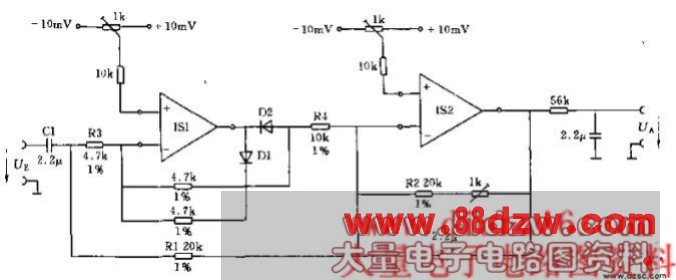

带有积分路的精密整流器电路图,标签:电路图讲解,电子电路图,http://www.88dzw.com该电路可将输入的交变信号变换为直流信号。若输入信号频率很低,则输入端电容C1可以取消。
在负半周时,运放IS1的输出端通过二极管D1连接,并且经由二极管D2同相加点隔离。运放IS2作为反相电压跟随器工作。
在正半周时,IS1作反相放大器工作,并通过R2与相加点连接。在输入端,电阻R3与电阻R2构成负反馈回路。
